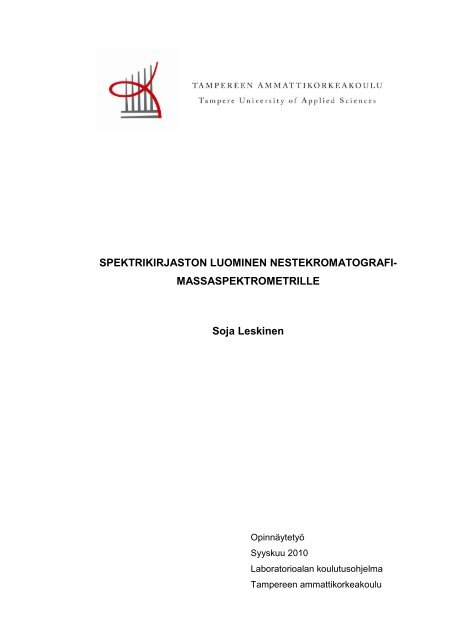

SPEKTRIKIRJASTON LUOMINEN NESTEKROMATOGRAFI-

MASSASPEKTROMETRILLE

Soja Leskinen

Opinnäytetyö

Syyskuu 2010

Laboratorioalan koulutusohjelma

Tampereen ammattikorkeakoulu

TIIVISTELMÄ

Tampereen ammattikorkeakoulu

Laboratorioalan koulutusohjelma

LESKINEN, SOJA:

Spektrikirjaston luominen nestekromatografi-massaspektrometrille

Opinnäytetyö 69 s., liitteet 11 s.

Marraskuu 2010

_______________________________________________________________

Opinnäytetyö tehtiin Kemfine Oy:n laadunvalvontalaboratoriossa Kokkolan toimipisteessä.

Opinnäytetyön tarkoituksena oli luoda spektrikirjasto nestekromatografi-massaspektrometrille

Kemfine Oy:n 14 nykytuotannossa olevasta tuotteesta

sekä laatia ohjeistus spektrikirjaston käytöstä laitteen tuleville käyttäjille.

Tarkoituksena oli myös vertailla kahta eri ionisaatiotekniikkaa ja erilaisia eluenttikoostumuksia

sekä tutkia sitä miten erilaiset tekijät vaikuttavat tuotteiden ionisoitumiseen

ja massaspektreihin.

Opinnäytetyön kokeellisessa osuudessa laadittiin menetelmät nestekromatografille

ja massaspektrometrille ja analysoitiin tuotteet käyttäen kahta eri ionisaatiotekniikkaa:

sähkösumutusionisaatiota (Electrospray Ionization, ESI) ja ilmanpaineista

kemiallista ionisaatiota (Athmospheric Pressure Chemical Ionization,

APCI). Lisäksi tutkittiin fragmentorijännitteen vaikutusta tuotteiden ionisoitumiseen

ja kokeiltiin eluentteina metanolia ja asetonitriiliä.

Laaditut menetelmät sekä nestekromatografille että massaspektrometrille osoittautuivat

onnistuneiksi, koska kaikki tuotteet yhtä lukuun ottamatta saatiin ionisoitumaan

käytetyillä parametreilla. Tuloksien perusteella pääteltiin, että näillä

parametreilla kyseiset tuotteet ionisoituvat paremmin APCI-tekniikalla. Lisäksi

tuotteiden käyttäytymisestä erilaisissa ajo-olosuhteissa saatiin arvokasta informaatiota

yritykselle jatkotutkimuksia ja menetelmänkehitystä varten.

Tulevaisuudessa olisi hyvä jatkaa tutkimuksia vielä menetelmän kehityksen parissa

ja kiinnittää huomiota esimerkiksi ESI- ja APCI-tekniikan samanaikaiseen

käyttöön. Myös selvityksiä metanolin kanssa olisi syytä jatkaa, koska opinnäytetyötä

tehdessä kävi ilmi, että metanoli toimii eluenttina tällä laitteella paremmin

kuin asetonitriili.

_______________________________________________________________

Asiasanat: korkean erotuskyvyn nestekromatografia, massaspektrometria, ESI,

APCI, massaspektri, spektrikirjasto

2

ABSTRACT

Tampere University of Applied Sciences

Degree Programme in Laboratory Sciences

LESKINEN, SOJA:

Creating spectral library for liquid chromatograph-mass spectrometer

Bachelor’s thesis 69 pages, appendix 11 pages

November 2010

______________________________________________________________

This Bachelor’s thesis was made at the quality control laboratory of Kemfine

Kokkola. The purpose of this Bachelor’s thesis was to create a spectral library

for high performance liquid chromatograph-mass spectrometer (HPLC-MS) from

14 chemicals now in production and write instructions for the future operators of

the instrument. The aim of the thesis was also to compare different ionization

techniques and eluent formulas. In addition, the different parameters of the instrument’s

run conditions were explored and how they affect ionization and

mass spectrums.

In the experimental part of this thesis, methods were created for HPLC and

mass spectrometer. After that, products were analyzed using two different ionization

techniques: electrospray ionization, ESI, and athmospheric pressure

chemical ionization, APCI. The influence of fragmentor voltage was examined

and also methanol and acetonitril were tried as eluents

Methods that were developed for HPLC and mass spectrometer were successful.

All products except one ionized well with the parameters used. Based on the

results of this thesis, it was concluded that these products ionized better when

APCI-technique was used. Valuable information on the behavior of these products

under different conditions was received for future method development.

In the future it would be important to continue studies with method development

and pay attention to using ESI- and APCI techniques together at the same time.

Researches with methanol should also continue to be carried out, because it

occurred that methanol would be better eluent than acetonitril for this instrument.

_____________________________________________________________

Keywords: HPLC, mass spectrometer, ESI, APCI, mass spectrum, spectral library

3

SISÄLLYS

1 JOHDANTO ..................................................................................................... 6

2 NESTEKROMATOGRAFIA.............................................................................. 7

2.1 HPLC-laitteisto .......................................................................................... 8

2.1.1 Eluentit ................................................................................................ 9

2.1.2 Pumppu .............................................................................................. 9

2.1.3 Injektori ............................................................................................. 10

2.1.4 Kolonni .............................................................................................. 10

2.1.5 Detektori ........................................................................................... 11

2.2 HPLC-menetelmän kehitys ...................................................................... 12

2.2.1 pH ..................................................................................................... 12

2.2.2 Isokraattinen ja gradienttiajo ............................................................. 13

2.2.3 Lämpötila .......................................................................................... 14

2.2.4 Virtaus ja paine ................................................................................. 15

3 MASSASPEKTROMETRIA ............................................................................ 16

3.1 MS-laitteisto ............................................................................................. 16

3.1.1 Näytteen ionisaatio ........................................................................... 17

3.1.2 Ionioptiikka ........................................................................................ 22

3.1.3 Massa-analysaattori .......................................................................... 23

3.1.4 Detektori ........................................................................................... 24

3.2 Menetelmän kehitys massaspektrometrille .............................................. 24

3.2.1 Fragmentorijännite ............................................................................ 24

3.2.2 Polaarisuus ....................................................................................... 25

3.2.3 Kapillaarin jännite ............................................................................. 25

3.2.4 Kuivauskaasun virtaus ja lämpötila ................................................... 25

3.2.5 Sumuttimen paine ............................................................................. 26

3.2.6 Haihduttajan lämpötila ...................................................................... 26

3.2.7 Koronaneulan virta ............................................................................ 26

4 NESTEKROMATOGRAFIN JA MASSASPEKTROMETRIN YHDISTELMÄ .. 27

5 SPEKTRIKIRJASTO ...................................................................................... 28

6 TYÖN SUORITUS ......................................................................................... 29

6.1 Esivalmistelut .......................................................................................... 29

4

6.1.1 Kolonnin valinta ................................................................................ 29

6.1.2 Eluentit ja HPLC-laitteen puhdistus................................................... 30

6.1.3 Näytteiden käsittely ........................................................................... 30

6.2 HPLC-menetelmä .................................................................................... 31

6.2.1 Asetonitriili eluenttina ........................................................................ 31

6.2.2 Metanoli eluenttina ............................................................................ 33

6.3 MS-menetelmä ........................................................................................ 33

7 TULOKSET .................................................................................................... 35

7.1 Massaspektrien kvalitatiivinen tulkinta ..................................................... 35

7.2 Asetonitriilianalyysien tulokset ................................................................. 37

7.2.1 ESI-tekniikka asetonitriilianalyyseissa............................................... 37

7.2.2 APCI-tekniikka asetonitriilianalyyseissa ............................................ 39

7.2.3 ESI- ja APCI- tekniikan vertailu asetonitriilianalyyseissa ................... 41

7.3 Metanolianalyysien tulokset ..................................................................... 43

7.3.1 ESI-tekniikka metanolianalyyseissa .................................................. 44

7.3.2 APCI-tekniikka metanolianalyyseissa ............................................... 46

7.3.3 ESI- ja APCI- tekniikan vertailu metanolianalyyseissa ...................... 48

7.4 Eluenttikoostumuksen vaikutus tuotteiden ionisoitumiseen ..................... 49

7.5 Fragmentorijännitteen vaikutus tuotteiden fragmentoitumiseen .............. 52

7.6 Tulosten yhteenveto ................................................................................ 53

8 PÄÄTÄNTÄ .................................................................................................... 54

LÄHTEET .......................................................................................................... 55

LIITTEET .......................................................................................................... 57

5

1 JOHDANTO

Opinnäytetyö tehtiin Kemfine Oy:n Kokkolan toimipisteen laadunvalvontalabora-

toriossa kevään ja kesän 2010 aikana. Kemfine Oy on maatalouskemikaaleja ja

lääkeaineiden välituotteita tuottava kansainvälinen yritys. Kemfinella on pitkä

historia kansainvälisessä hienokemikaaliteollisuudessa: orgaanisten hienokemi-

kaalien valmistus alkoi Kokkolassa jo vuonna 1984 silloisen Kemiran alaisena.

Kemfinen päämarkkina-alueet ovat Eurooppa ja Yhdysvallat. Kokkolan tehtaan

laadunvalvonnan laboratoriossa keskitytään lähinnä orgaanisten hienokemikaa-

lien tuotantoprosessien raaka-aine-, reaktionseuranta-, ja lopputuoteanalytiik-

kaan.

Opinnäytetyön tavoitteena oli luoda spektrikirjasto nestekromatografi-

massaspektrometrille (Liquid Chromatography- Mass Spectrometer, LC-MS),

johon tallennettaisiin Kemfinen 14 nykytuotannossa olevaa tuotetta sekä laatia

ohjeistus spektrikirjaston käytöstä laitteen tuleville käyttäjille. Samalla vertailtiin

kahta eri ionisaatiotekniikkaa ja erilaisia eluenttikoostumuksia. Tarkoituksena oli

tutkia, miten erilaiset tekijät vaikuttavat tuotteiden ionisoitumiseen ja massa-

spektreihin, jotta työntekijöiden olisi helpompi jatkaa tutkimuksia ja menetelmän

kehitystä tulevaisuudessa.

Ennen tutkimusta LC-MS-laitteella ajettujen yhdisteiden tunnistus oli aikaa vie-

vää ja tieto esimerkiksi ajoparametreista hajanaista. Tutkimus antaa pohjatietoa

yhdisteiden tunnistustyön nopeuttamiseksi ja helpottaa ajo-olosuhteiden laati-

mista. NIST-spektrikirjaston käyttöohje saa työskentelyyn rutiininomaisuutta lait-

teen tuleville käyttäjille.

Korkean erotuskyvyn nestekromatografia liitettynä massaspektrometriaan on

analyyttisen kemian uusinta tekniikkaa, joka yhdistää nestekromatografian ero-

tuskyvyn ja massaspektrometrian valmiudet tunnistaa lukemattomia yhdisteitä.

Kemfinelle Agilentin LC-MS-laite hankittiin tammikuussa 2009 ja sitä käytetään

laboratoriossa lähinnä tuntemattomien epäpuhtauksien tunnistamiseen sekä

kvalitatiivisiin ja kvantitatiivisiin analyyseihin.

6

2 NESTEKROMATOGRAFIA

Kromatografia on tutkimusmenetelmä, jossa näyte jaetaan analyysin aikana

komponenteikseen tunnistamista varten. Jakautuminen tapahtuu kolonnissa,

jossa kaksi toisiinsa liukenematonta faasia, stationäärifaasi ja liikkuva faasi,

ovat vuorovaikutuksessa toistensa kanssa. Nestegromatografiassa liikkuvana

faasina on neste. Nestekromatografia voidaan jakaa esimerkiksi normaali- ja

käänteisfaasikromatografiaan sekä ionikromatografiaan, joista käänteisfaasi-

kromatografia on nykyään käytetyin muoto. (Meyer 2004, 7,14.)

Näytemolekyylit ovat dynaamisessa tasapainossa faasien välillä eli ne tarttuvat

toistuvasti stationäärifaasiin ja irtoavat siitä liikkuvaan faasiin. Yhdisteet kulkevat

eteenpäin kolonnissa liikkuvan faasin mukana. Heikosti stationäärifaasiin tarttu-

vat yhdisteet etenevät nopeasti, koska ne ovat suurimmaksi osaksi liikkuvassa

faasissa. Voimakkaasti stationäärifaasiin sitoutuvat yhdisteet kulkeutuvat hi-

taammin liikkuvan faasin mukana. Eri yhdisteillä on erilainen tasapaino liikkuvan

ja stationäärifaasin välillä, joten yhdisteet on mahdollista erottaa toisistaan.

(Meyer 2004, 16-19.)

Korkean erotuskyvyn nestekromatografiassa liuotin pakotetaan korkean pai-

neen avulla tiukkaan pakatun kolonnin läpi, joka mahdollistaa yhdisteiden erot-

tumisen korkealla resoluutiolla (Harris 2007, 556). Korkean erotuskyvyn neste-

kromatografiaa (High Performance Liquid Chromatography, HPLC) käytetään

sekä epäorgaanisten että orgaanisten yhdisteiden analysoimiseen. Tekniikka

mahdollistaa muiden kromatografisten menetelmien tavoin monen yhdisteen

samanaikaisen analysoinnin. Lisäksi nestekromatografian avulla voidaan analy-

soida suurikokoisia orgaanisia molekyylejä. Periaatteessa ainoa edellytys nes-

tekromatografian käyttämiselle on se, että näyte saadaan liukenemaan johonkin

liuottimeen. Käytännössä voi ilmetä muitakin ehtoja, kuten sopivan detektrorin

puute tai näytteen ja liuottimen välinen analysointia haittaava reaktio. (Jaarinen

& Niiranen 2005, 153.)

7

2.1 HPLC-laitteisto

LC-MS-yhdistelmän nestekromatografiosa koostuu injektorista, liuotinpumpusta,

kolonnista ja detektorista sekä näitä yhdistävistä kapillaareista. Pieni määrä

näytettä syötetään injektorin kautta korkean paineen alaisena olevaan, kapeissa

kapillaareissa liikkuvaan nestefaasiin. Näyte siirtyy eluentin mukana kolonniin,

joka on pakattu tiukasti pienikokoisilla partikkeleilla, stationäärifaasilla. Eluentti

kulkee tasaisena virtana tiiviisti pakatun kolonnin läpi, joka mahdollistetaan syk-

keettömästi pumppaavan pumpun avulla. Kulkiessaan kolonnin läpi eluentin

mukana, näyte jakaantuu komponenteikseen, jotka tulevat vuorollaan ulos ko-

lonnista detektorille. Detektori mittaa yhdisteen antamaa signaalia ajan funktio-

na, jolloin saadaan kromatogrammi. (McMaster 2005, 9; Jaarinen & Niiranen

2005, 154.)

KUVIO 1. HPLC-laitteisto (Opetushallitus 2004)

8

2.1.1 Eluentit

Tavallisesti eluentti koostuu vähintään kahdesta komponentista. Niiden välistä

suhdetta muuttamalla etsitään analyysiolosuhteet, joissa saadaan näytteen yh-

disteille paras erotuskyky. Käytettäessä C-18-kolonnia eluenttien tulee olla poo-

lisia, koska kolonnin stationäärifaasi on pooliton. Näissä olosuhteissa poolisim-

mat näytekomponentit eluoituvat ensin, joten eluentin poolisuuden lisääminen

kasvattaa neutraalien yhdisteiden retentioaikaa. (Jaarinen & Niiranen 2005,

161.) Tyypillisimpiä eluentteja käänteisfaasikromatografiassa ovat hapotettu ve-

si, metanoli ja asetonitriili.

Käytettäessä poolisia eluentteja, monet näytekomponentit ionisoituvat. Kään-

teisfaasikromatografiassa ionimuodossa oleva yhdiste kulkee poolisen eluentin

mukana liian nopeasti eikä erottumista tapahdu. Tämä voidaan estää puskuroi-

malla eluentin pH sellaiseksi (yleensä 2-8), että yhdiste saadaan neutraaliin

muotoon. (Jaarinen & Niiranen 2005, 161.)

2.1.2 Pumppu

HPLC-laitteiston olennainen osa on pumppu, jonka on pystyttävä pumppaa-

maan eluenttia pulssittomasti, toistettavasti ja tasaisella virtausnopeudella lait-

teiston ja kolonnin tuottamaa vastapainetta (n. 200-350 laitteesta riippuen) vas-

taan. Materiaaliltaan pumput ovat mahdollisimman puhdasta terästä. Yleisimmin

käytetään resiprookkipumppua, jonka kammiosta edestakaisin liikkuva mäntä

työntää eluenttia yksitieventtiilin kautta kolonniin. Binääripumpulla voidaan tuot-

taa hyvin tarkasti kahden liuottimen seoksia ja kvarternääripumpulla jopa neljän

eluentin seoksia siten, että liuosten tilavuussuhteita voidaan analysoinnin aika-

na portaattomasti muuttaa. (Meyer 2004, 52-55.) Tässä työssä käytetyssä

HPLC-laitteessa oli binääripumppu.

9

2.1.3 Injektori

Nykyaikaisessa nestekromatografialaitteistossa näyte syötetään suuripainei-

seen nestevirtaan automaattisen injektorin avulla. Injektorissa oleva ruisku in-

jektoi halutun määrän näytettä eluointiliuokseen, joka kuljettaa näytteen kolon-

niin. (Jaarinen & Niiranen 2005, 165.)

Näytteen syöttäminen kolonniin on yksi tärkeimmistä asioista HPLC-laitteissa.

Jopa parhaimmallakin kolonnilla saadaan aikaan huono erotuskyky, jos näytettä

ei syötetä oikealla tavalla kolonniin: pieni määrä näyteliuosta injektoidaan varo-

en sammalla, ettei ilmaa pääse kolonniin. Nykyaikaisessa laitteistossa näytteen

injektoinnista huolehtii automaattinen injektiosysteemi eli autosampleri. (Meyer

2004, 67.)

2.1.4 Kolonni

HPLC-kolonnin tehtävä on erotella näytteessä olevat yhdisteet toisistaan.

HPLC-kolonnien ulkopinta on valmistettu ruostumattomasta teräksestä ja ne

ovat tavallisesti 3–30 cm pitkiä. Kolonnin sisähalkaisija on yleensä 2-8 mm ja

pakkausmateriaalin partikkelikoko on yleensä 3-10 μm. Mitä pienempiä partik-

kelit ovat, sitä tehokkaampaa on yhdisteiden erottuminen kolonnissa, koska täl-

löin kolonnin aktiivinen pinta-ala on suuri. (Jaarinen & Niiranen 2005, 154.) Ku-

viossa 2 on esitetty kolonnin molemmissa päissä olevat huokoiset levyt, fritit,

jotka pitävät kolonnin sisällä olevan pakkausmateriaalin paikallaan, sekä kar-

tiotiivisteet, joiden avulla kolonni saadaan tiiviisti liitettyä kapillaariin. (McMaster

2005, 21.)

KUVIO 2. HPLC-kolonni (McMaster 2005, 22)

10

Tässä työssä käytettiin käänteisfaasikromatografiaa, jossa stationäärifaasi on

pooliton ja eluentit poolisia. Käänteisfaasikromatografiassa kolonni on täytetty

kemiallisesti sidotulla silikapohjaisella faasilla, jossa suurin osa silikan hydrok-

syyliryhmistä on korvattu suoraketjuisilla hiilivedyillä tai hiilivetyketjuilla, joissa

on poolisia substituutioryhmiä. Tyypillisin sidottu ryhmä on oktadekyyliryhmä,

jolloin vastaava faasi on oktadekyylisilaani, ODS. Oktadekyylisilaania kutsutaan

usein C-18-materiaaliksi. (Jaarinen & Niiranen 2005, 156.)

2.1.5 Detektori

Nestekromatografiassa yleisesti käytettyjä detektoreja ovat UV- (ultraviolet-

tisäteily), UV/VIS- (näkyvä valo), fluoresenssi-, sähkökemialliset ja taitekerroin-

detektorit (Refraction Index, RI). UV/VIS-detektori on paras vaihtoehto silloin,

kun tutkittava yhdiste absorboi UV- tai näkyvän valon aallonpituusalueella, mut-

ta sitä ei voida käyttää, jos yhdiste ei absorboi UV- tai näkyvää valoa lainkaan.

Yleensä laitteissa on käytössä diodirivividetektori, jolloin voidaan mitata useita

aallonpituuksia samanaikaisesti. (Snyder, Kirkland & Glajch 1997, 59-60.) Tai-

tekerroindetektoria voidaan pitää nestekromatografian yleisdetektorina, mutta

se on paljon epäherkempi kuin esimerkiksi UV/VIS-detektori ja reagoi herkem-

min kromatografisen ajon aikana mm. lämpötilan vaihteluille. Massaspektromet-

ria on myös yksi detektorimuoto nestekromatografiassa ja sen käyttö on koko

aja yleistymässä. Taulukossa 1 on vertailtu erilaisten detektorien ominaisuuksia.

Tässä työssä käytetyssä Agilentin HPLC-laitteessa on UV/VIS-diodirividetektori

sekä laitteesen yhdistettynä massaspektrometri. (Opetushallitus 2004.)

11

TAULUKKO 1. Nestekromatografialaitteistossa yleisimmin käytettyjen detektori-

en ominaisuuksia (Opetushallitus 2004)

Detektori Sovellusalue Lineaarinen alue Gradienttiajo

Taitekerroindetektori Hyvin laaja 10 4

Johtokykydetektorit Suppea 10 5

Ei sovellu

Huono

UV/VIS Laaja 10 5 Hyvä

Fluoresenssi Rajattu 10 4 Hyvä

Amperometriset detektorit Rajattu 10 6 Huono

Kulometriset detektorit Rajattu 10 6 Huono

Johtokykydetektorit Rajattu 10 5 Huono

Massaspektrometri Laaja Hyvin suuri Hyvä

2.2 HPLC-menetelmän kehitys

HPLC-menetelmän kehityksellä on tärkeä rooli analysoitaessa erilaisia yhdistei-

tä. Huolimatta merkittävästä edistymisestä kromatografisten menetelmien kehi-

tyksessä ja automatiikassa viime vuosikymmenillä, spesifisen HPLC-

menetelmän luomiseen tarvitaan vielä paljon tietoa analyysin tekijältä. Mene-

telmää luotaessa tutkijan täytyy ottaa huomioon monia analyysiin vaikuttavia

tekijöitä (parametreja), kuten esimerkiksi näytteen ja liuottimen väliset interakti-

ot, lämpötila, kolonnin ominaisuudet, eluentin virtaus, pH ja paine. (I ym. 2002,

28.)

2.2.1 pH

Käänteisfaasikromatografiassa eluentin pH täytyy usein puskuroida sopivaksi,

jotta tutkittava yhdiste saadaan neutraaliin muotoon. Muutoin ionina oleva yh-

diste kulkee poolisen eluentin mukana liian nopeasti kolonnin läpi eikä tarvitta-

vaa erottumista tapahdu. Käytännössä pH:n muutos saadaan aikaiseksi lisää-

mällä eluenttiin happoa. (Jaarinen & Niiranen 2005, 157.) LC-MS-analyysissä

puskurina käytetään orgaanista happoa, esimerkiksi muurahaishappoa, koska

epäorgaaniset hapot, kuten muutoin yleisesti käytetty fosforihappo, likaavat ioni-

12

lähteen ja siten huonontavat herkkyyttä ja lopulta hävittävät signaalin kokonaan

(McMaster 2005, 43).

2.2.2 Isokraattinen ja gradienttiajo

Isokraattinen ajo tarkoittaa analyysiä, jossa eluointiliuoksen koostumusta ei

muuteta ajon aikana. Usein isokraattisella ajolla ei saada näytekomponentteja

eluoitumaan ulos kolonnista tarpeeksi nopeasti tai komponenttien retentioajat

menevät päällekkäin. Tällöin voidaan käyttää gradienttiajoa, jossa eluentin

koostumusta muutetaan ajon aikana. Kuviosta 3 nähdään, että käytettäessä

isokraattista ajoa, jossa eluentti koostuu asetonitriilistä ja happovedestä (50:50),

piikit retentoituvat osittain päällekkäin. Jos taas käytettäisiin vettä ja asetonitriiliä

suhteessa 70:30, analyysiin menevä aika pidentyisi huomattavasti. (Harris

2007, 565.)

KUVIO 3. Esimerkki isokraattisen ajon kromatogrammista (Harris 2007, 564.)

Kuviossa 4 on käytetty gradienttiajoa, eli eluentin koostumusta on muutettu vai-

heittain kromatografisen ajon aikana. Analyysi on aloitettu ajamalla 8 minuutin

ajan asetonitriiliä ja happovettä suhteessa 30:70, jolloin piikit 1, 2 ja 3 erottuivat.

Sitten eluenttien suhdetta on muutettu tasaisesti 5 minuutin ajan siten, että ase-

tonitriiliä ja happovettä on ollut suhteessa 45:55, jota on ajettu 15 minuuttia piik-

kien 4 ja 5 tullessa ulos. Lopuksi eluenttisuhdetta on muutettu suhteeseen

80:20, kunnes viimeisetkin piikit ovat tulleet ulos. Tässä tapauksessa gradient-

13

tiajolla on saatu nopeampi analyysi kuin isokraattisella ajolla. (Harris 2007,

565.)

KUVIO 4. Esimerkki gradienttiajon kromatogrammista (Harris 2007, 565.)

2.2.3 Lämpötila

Ei ole mahdollista tehdä yleispäteviä ohjeita siitä, miten lämpötila vaikuttaa

HPLC-analyysiin. Voidaan kuitenkin sanoa, että kolonnin lämpötila voi vaikuttaa

erilaisten yhdisteiden retentoitumiseen ja lämpötilan nostaminen saattaakin no-

peuttaa analyysia. Kuitenkin pH:lla ja eluentin koostumuksella on suurempi vai-

kutus menetelmän kehityksessä, joten usein lämpötila säädetään vakiomuuttu-

jaksi. Lämpötilan ollessa vakio, saadaan toistettavampia tuloksia, kun tällä ta-

voin eliminoidaan esimerkiksi huoneenlämpötilan vaihtelut. (Dolan ym. 1998, 1-

31.)

Jos on mahdollista, ihanteellisen erotusmenetelmän saamiseksi kannattaa aina

kuitenkin tarkistaa lämpötilan vaikutus analyysiin. Joskus menetelmä voi toimia

paremmin korkeammissa tai matalammissa lämpötiloissa. Esimerkiksi, jos ana-

lyysoidaan korkean molekyylimassan omaavia yhdisteitä, kuten proteiineja,

kiinnostuksen kohteena on n. 80ºC lämpötilat. (Meyer 2004, 45.)

14

2.2.4 Virtaus ja paine

Eluentin virtausnopeus on yleensä säädettävissä 0,1 ml/min välein 15 ml/min

nopeuteen saakka. Tyypillinen eluentin virtausnopeus on kuitenkin 1 ml/min.

Laitteiston paineeseen vaikuttavia tekijöitä ovat mm. virtausnopeus, eluentin

viskositeetti, kolonnin pituus ja täytemateriaali sekä lämpötila. (Jaarinen & Nii-

ranen 2005, 162-163.)

15

3 MASSASPEKTROMETRIA

Massaspektrometri (Massspectrometer, MS) on herkkyytensä ansiosta tehok-

kain detektori kromtografialaitteisiin ja sitä käytetään sekä kvalitatiivisissa että

kvantitatiivisissa tutkimuksissa. Massaspektrometrian avulla voidaan tunnistaa

eri yhdisteitä, vaikka niillä olisi sama retentioaika. (Harris 2007, 474.) Massa-

spektrometri onkin tyypillisesti kytketty kromatografiin, jolloin yhdisteiden erotte-

lu ja kromatografinen analyysi tukevat massa-analyysia (Jaarinen & Niiranen

2005, 122).

Massaspektrometria on tutkimusmenetelmä, jolla tutkitaan massaspektristä yh-

disteiden massoja (Harris 2007, 474). Massaspektri antaa kuvan molekyylin ra-

kenteesta ja spektrin pohjalta yhdiste on mahdollista tunnistaa (Jaarinen & Nii-

ranen 2005, 122). Massaspektrin saamiseksi yhdisteet ionisoidaan ja fragmen-

toidaan, jonka jälkeen saadut ionit kiihdytetään sähköiseen kenttään ja erotel-

laan niiden massa-varaussuhteen (m/z) mukaan (Harris 2007, 474).

Käytännössä yhdisteiden tunnistus tapahtuu vertaamalla mitattua massaspekt-

riä kirjastospektriin, jolloin tuntemattoman näytteen analysointi tapahtuu auto-

maattisesti (Jaarinen & Niiranen 2005, 122). LC-MS:lle valmista spektrikirjastoa

Kemfinen tuotteista ei ole olemassa, joten sellainen täytyy luoda itse.

3.1 MS-laitteisto

Kun näytteen sisältämät yhdisteet on ensin eroteltu nestekromatografilla, ne

siirretään massaspektrometrille analysoitavaksi. Massaspektrometrille siirtyvät

analysoitavien komponenttien lisäksi eluentti sekä muutkin haihtuvat reagenssit.

Liuotin ja muut analyysissä käytetyt reagenssit täytyy poistaa systeemistä tässä

vaiheessa, jotta vain näytekomponentit siirtyvät analysoitavaksi. (McMaster

2005, 51.)

16

Massaspektrometria perustuu vakuumin läpi kulkevien ionien erittelyyn ja tar-

kasteluun. Erittelyn tuloksena saadaan massaspektri, joka antaa tietoa yhdis-

teen molekyylimassasta, rakenteesta, määrästä ja puhtaudesta. Massaspekt-

rometri soveltuu sekä kvantitatiivisiin että kvalitatiivisiin analyyseihin. (Agilent

Technologies 2007, 10.)

KUVIO 5. Kaaviokuva massaspektrometrista (Opetushallitus 2004)

Kuviossa 5 on näytetty pelkistetty kaaviokuva massaspektrometrista. Näyte

johdetaan HPLC-laitteesta ionisaatiokammioon, jossa tapahtuu näytteen ioni-

saatio normaalissa ilmanpaineessa. Syntyneet ionit kulkevat kapillaarin ja usei-

den eri ionioptisten osien, kuten skimmerin ja oktopolin, läpi massa-

analysaattoriin, joka erottelee ionit. Analysaattorista ionit kulkevat detektorille,

joka rekisteröi kunkin ionin lukumäärän ja massan. Kun ionit siirtyvät lentoradal-

la ionisaatiokammiosta detektorille, laitteen sisäinen paine pienenee vaiheittain

ilmanpaineesta (760 torr) vakuumipaineeseen 10 -6 torr. (Agilent Technologies

2007, 10–12.)

3.1.1 Näytteen ionisaatio

Yleisimmät HPLC:n liitäntäsysteemit massaspektrometriin ja ionisaatiomene-

telmät LC-MS:lla ovat sähkösumutusionisaatio (Electrospray Ionization, ESI) ja

ilmanpaineinen kemiallinen ionisaatio (Atmospheric Pressure Chemical Ionizati-

17

on, APCI). Uusimpana tekniikkana on ilmanpaineessa tehtävä fotoionisaatio

(Athmospheric Pressure Photo Ionization, APPI). APPI:n käyttö on toistaiseksi

hyvin vähäistä, mutta se saattaa yleistyä tulevaisuudessa. APCI- ja ESI-

ionisaatiota kutsutaan pehmeiksi ionisointitekniikoiksi, koska niiden avulla on

mahdollista analysoida kokonaisia yhdisteitä vähäisen fragmentoitumisen takia.

(Hämäläinen & Turpeinen 2006, 25; Harris 2007, 488.) Työssä käytetyssä Agi-

lentin 6120 Quadrupole MS-yksikössä on molemmat, ESI- ja APCI-tekniikka,

joten niiden teoriaa on käsitelty lähemmin seuraavaksi.

Sähkösumutusionisaatiossa nestekromatografialiuos johdetaan yhdessä kuiva-

uskaasun (N2) kanssa ruostumattomasta teräksestä valmistetun sumutusneulan

kautta ionisaatiokammioon, jossa on vahva sähkökenttä. Kuivauskaasun ja

sähkökentän vaikutuksesta neulasta sumutetusta nesteestä muodostuu hieno-

jakoinen aerosoli, joka koostuu varautuneista pisaroista. (Niessen 2003, 415.)

Varautuneet pisarat pienenevät liuottimen haihtuessa ja pisaroiden varaustiheys

kasvaa niin suureksi, että sähköinen poistovoima voittaa pisaroiden pintajänni-

tyksen ja ne hajoavat vielä pienemmiksi korkeasti varautuneiksi aerosolihiukka-

siksi (kuvio 6) (Jaarinen & Niiranen 2005, 211).

KUVIO 6. ESI-tekniikka (Gates 2004)

Kun liuotin on haihtunut, analysoitavan yhdisteen ionit vapautuvat siinä muo-

dossa, missä ne ovat olleet eluointiliuoksessa. Liuoksessa on voinut muodostua

esimerkiksi protonoitunut molekyyli, MH + (massa M + 1), tai molekyyliaddukti,

johon on liittynyt esimerkiksi natriumioni, MNa + (massa M + 23), jotka näkyvät

massaspektrissä. ESI-tekniikalla voidaan luoda sekä positiivisia että negatiivisia

18

ioneja lähinnä sen mukaan, ovatko molekyylit protonin luovuttajia vai vastaanot-

tajia. (Jaarinen & Niiranen 2005, 211.)

Muodostuneet näyteionit kulkeutuvat kapillaarin kautta eteenpäin massa-

analysaattorille ja haihtunut liuotin ajautuu pumpun avulla ulos systeemistä (Agi-

lent Technologies 2007, 24). Sähkösumutusionisaatio (ESI) soveltuu parhaiten

yhdisteille, jotka ovat liuoksessa ioneina. Sillä voidaan kuitenkin ionisoida myös

neutraaleja yhdisteitä, jos eluenttiin lisätään puskuria. ESI:llä voidaan analysoi-

da yhtä hyvin positiivisia kuin negatiivisiakin ioneja. (Hämäläinen & Turpeinen

2006, 25.) Sähkösumutusionisaatio on käytännöllinen analysoitaessa erityisesti

suuria yhdisteitä, kuten proteiineja, mutta sitä voidaan käyttää myös pienemmil-

le yhdisteille, esimerkiksi pestisideille ja lääkeaineille.

Yhdisteet, jotka eivät ionisoidu tehokkaasti ESI:llä, saadaan usein ionisoitu-

maan APCI:llä. Se soveltuu parhaiten melko pienille ja stabiileille sekä neutraa-

leille molekyyleille. (Hämäläinen & Turpeinen 2006, 25.) Ilmanpaineinen kemi-

allinen ionisaatio, APCI, tapahtuu kaasufaasissa, jossa muodostuu uusia ioneja

apukaasun (N2) ja höyrystyneen eluentin reagoidessa näytemolekyylien kanssa.

APCI:ssa, nestekromatografialiuos ajetaan lämmitetyn (350-500 o C) sumutus-

neulan läpi ionisaatiokammiossa sijaitsevalle korkeajännitteiselle koronaneulal-

le. (Niessen 2003, 416.) Koronaneulan ympärille muodostuu varautuneita par-

tikkeleita sisältävä reunus. Tässä reunuksessa syntyy elektroneja, jotka törmäi-

levät sumutusneulasta tulevaan näytesumuun ionisoiden näytemolekyylejä (ku-

vio 7). Esimerkiksi protonoitu analyytti MH + voi muodostua seuraavalla tavalla:

N e N 2e

N

N

2

2 2N2 N4

N2

4

H

2

O

2

H

2

O

H2 O H2O

H3O

2N

2

OH

H O nH O H O H O)

3

2

3

( 2

H3 O (

H2O)

n M MH ( n 1)

H2O

n

19

Analyytti M voi muodostaa myös negatiivisen ionin elektronisieppauksella (Har-

ris 2007, 490–491.):

M

e

M

KUVIO 7. APCI-tekniikka (Gates 2004)

Myös APCI-tekniikalla voidaan luoda sekä positiivisia että negatiivisia ioneja lä-

hinnä sen mukaan, ovatko molekyylit protonin luovuttajia vai vastaanottajia.

APCI-tekniikalla saadaan luotua yhdenarvoisia ioneja, joten se soveltuu hyvin

lukuisille molekyyleille lukuun ottamatta proteiineja. (Harris 2007, 490–491.)

Agilentin 6120 Quadrupole MS-yksikössä ESI- ja APCI-tekniikkaa on mahdollis-

ta käyttää myös samanaikaisesti yhdistetyllä ionisaatiolla (Multimode Ionization,

MMI). MMI-tekniikka on käytännöllinen tutkittaessa tuntemattomia yhdisteitä,

joista ei voida varmuudella tietää, ionisoituvatko yhdisteet ESI- vai APCI-

tekniikalla. Tämänkaltaisissa tapauksissa MMI-tekniikka on paras vaihtoehto,

koska tällöin näytteitä ei tarvitse analysoida kahteen kertaan. Haittapuolena

MMI-tekniikalla analysoitaessa on se, että laitteen herkkyys kärsii. (Agilent

20

Technologies 2007, 29.) Tässä työssä näytteet analysoitiin erikseen sekä ESI-

että APCI-tekniikalla, koska yksi opinnäytetyön kohde oli tutkia nimenomaan

sitä, että mikä ionisaatiotekniikka on paras kullekin yhdisteelle.

Kuviossa 8 on esitetty Agilentin 6120 Quadrupole MS-yksikön MMI-

toimintaperiaate. Ensimmäiseksi tapahtuu sähkösumutusionisaatio varautuneen

elektrodin avustuksella. ESI-tekniikalla muodostuneet ionit sekä ionisoitumatto-

mat näyte- ja liuotinmolekyylit kulkeutuvat kuivauskaasun mukana vastaanotta-

valle elektrodille, joka luo uuden APCI:lle sopivan sähkökentän. Seuraavaksi jo

ionisoituneet molekyylit erotetaan ionisoitumattomista näyte- ja liuotinmolekyy-

leistä. Ionisoitumattomat molekyylit kulkeutuvat koronaneulalle ja ionisoituvat

APCI-tekniikalla. Lopuksi sekä ESI- että APCI-tekniikalla ionisoituneet molekyy-

lit kulkeutuvat kapillaarin läpi eteenpäin analysoitavaksi. (Agilent Technologies,

2010.)

KUVIO 8. Yhdistetty ionisaatio (Agilent Technologies 2010)

21

3.1.2 Ionioptiikka

Ionisaatiokammiossa muodostuneet ionit kuljetetaan elektrostaattisesti kuivaus-

kaasun ja kapillaarin läpi ensimmäiseen vakuumiosioon, jossa on noin 2 torr

paine (kuvio 9). Pehmeillä ionisaatiotekniikoilla saadaan yleensä luotua ioneja,

jotka pysyvät kokonaisina ja antavat tietoa yhdisteen molekyylimassasta. Usein

tarvitaan kuitenkin yksityiskohtaisempaa tietoa yhdisteen rakenteesta. Tällöin

ioneja voidaan fragmentoida ensimmäisessä vakuumiosiossa. (Agilent Techno-

logies 2007, 13.) Fragmentointi tapahtuu siten, että ioneihin johdetaan ylimää-

räistä energiaa lisäämällä kapillaarin ja skimmerin jännite-eroa, jolloin ne lähte-

vät törmäilemään systeemissä oleviin neutraaleihin molekyyleihin ja saavat ai-

kaan ionien fragmentoitumista. Mitä suurempi jännite-ero on kapillaarin ja

skimmerin välillä, sitä enemmän ionit fragmentoituvat. Prosessi on fysikaalinen

ilmiö, jota kutsutaan törmäys-indusoiduksi dissosiaatioksi (collision-induced dis-

sociation, CID). (Niessen 2003, 418.)

KUVIO 9. Massayksikön vakuumitilat (Agilent Technologies 2007, 12.)

Lähellä kapillaarin ulostulopäätä on metalliset levyt, skimmerit, joissa on pieni

reikä. Ionit, jotka kulkevat suuremmalla nopeudella ja ovat painavampia, siirty-

22

vät reiän läpi eteenpäin. Suurin osa kevyemmistä ioneista, kuten kuivauskaa-

susta ionisoituneista molekyyleista, kulkevat skimmerien ohitse ja poistuvat sys-

teemistä pumpun avulla. Skimmerien jälkeen paineen vähentyessä ionit ohjau-

tuvat oktopolin läpi ja läpäisevät sen jälkeen kaksi fokusoivaa linssiä, josta ne

siirtyvät neljänteen vakuumiosioon. Oktopolin tehtävä on johdattaa tietyn mas-

sasuhteen omaavat ionit eteenpäin ja se koostuu varautuneista sauvoista kuten

varsinainen massa-analysaattori, joka sijaitsee neljännessä vakuumiosiossa

6x10 -6 torr paineessa. (Agilent Technologies 2007, 13-14.)

3.1.3 Massa-analysaattori

Massa-analysaattorin tehtävä on erotella ionit niiden massa-varaussuhteen

(m/z) perusteella, jonka jälkeen ne siirtyvät detektrorille. Massa-

analysaattoreista yleisin on kvadrupolianalysaattori, mutta myös mm. ionilouk-

kua (Ion Trap) ja lentoaika-analysaattoria (Time Of Flight, TOF) käytetään, jos-

kin vähemmässä määrin niiden kalliimman hinnan takia. (Harris 2007, 484.)

Kvadrupolianalysaattori koostuu neljästä yhdensuuntaisesta sauvasta, joiden

tuottama värähtelevä sähkökenttä ohjailee ionien kulkua. Sopivilla vaihto- ja ta-

sajännitteillä tietyn massa-varaussuhteen omaavat ionit lentävät sauvaston läpi

ja fokusoituvat detektorille. Muut ionit törmäävät sauvoihin, eivätkä pääse detek-

torille. (Jaarinen & Niiranen 2005, 125-126.)

KUVIO 10. Kvadrupolianalysaattori (Gates 2009)

23

3.1.4 Detektori

Detektorina massaspektrometrissa toimii elektronimonistin, joka muuttaa ionien

energian sähköpulssiksi. Elektronimonistimen sisäpintaan törmäävät ionit irrot-

tavat elektroneja, jotka lentävät monistimen toiselle seinustalle ja törmäävät uu-

delleen seinämään. Törmäyksessä purkautuu lisää elektroneja, jolloin elektroni-

en tuottama signaali vahvistetaan ja johdetaan tietokoneelle. Signaali on ver-

rannollinen analysaattorin läpi tulevien ionien määrään. (Jaarinen & Niiranen

2005, 128.)

3.2 Menetelmän kehitys massaspektrometrille

Massaspektrometrissa on monia ionisoitumiseen vaikuttavia tekijöitä, jotka vaa-

tivat erilaisia säätöjä riippuen siitä, mitä ionisaatiotekniikkaa käytetään. Sen si-

jaan esimerkiksi massa-analysaattoriin ja fragmentoriin liittyvät parametrit toimi-

vat samoilla säädöillä riippumatta ionisaatiotekniikasta. (Fischer & Duncan

2007, 5.)

3.2.1 Fragmentorijännite

Laadittaessa menetelmää massaspektrometrille, tärkeä tekijä on fragmentori-

jännite. Korkeilla fragmentorijännitteillä törmäys indusoitu dissosiaatio, CID, li-

sääntyy, jolloin myös yhdisteen fragmentoituminen kasvaa. (Choi & Song 2008,

1847.) Yhtenä tutkimuksen kohteena tässä työssä oli fragmentorijännitteen vai-

kutus yhdisteiden massaspektreihein. Fragmentorijännite on parametri, joka ei

vaikuta yhdisteen ionisoitumiseen.

Ihanteellinen fragmentorijännite, jolloin massaspektriin saadaan näkyviin sekä

molekyyli-ioni että fragmentoitumista, riippuu tutkittavan yhdisteen rakenteesta.

Tästä syystä oikean fragmentorijännitteen löytämiseksi tarvitsee tehdä testiana-

lyyseja. (Agilent Technologies 2007, 18.)

24

3.2.2 Polaarisuus

ESI- ja APCI-tekniikoilla voidaan muodostaa sekä positiivisia että negatiivisia

ioneja. Hallitseva ionien polaarisuus eli napaisuus riippuu tutkittavan yhdisteen

kemiallisesta rakenteesta ja liuoksen pH:sta. Koska sekä positiivisia että nega-

tiivisia ioneja voi muodostua, ionien kuljetusjärjestelmän ja ionioptiikan, erityi-

sesti kapillaarin polaarisuus määrää, kumpaa ionityyppiä detektoidaan. Työssä

käytetyllä massaspektrometrilla on mahdollista detektoida sekä positiivisia että

negatiivisia signaaleja samanaikaisesti. Tämä tapahtuu siten, että systeemi

säädetään vaihtelemaan polaarisuutta todella nopeasti analyysin aikana. Sig-

naalien samanaikaisesta detektoinnista on hyötyä tuntemattomien yhdisteiden

analysoimisessa, koska tieto saadaan yhdellä analyysilla, mutta toiminto vähen-

tää laitteen herkkyyttä. (Agilent Technologies 2007, 18-19.)

3.2.3 Kapillaarin jännite

Kapillaarin jännite on parametri, jota käytetään vain ionien ohjaamiseen eikä

sillä ole merkitystä ionien muodostumisprosessissa. Yleensä kapillaarin jännit-

teeksi säädetään 2000 V sekä ESI- että APCI-analyyseissa. (Fischer & Duncan

2007, 5.)

3.2.4 Kuivauskaasun virtaus ja lämpötila

Kuivauskaasuna käytettiin typpeä (N2) ja sen virtaus 5 l/min ja lämpötila 300-

350 o C toimivat yleensä kummallakin ionisointitekniikalla, mutta molempia para-

metreja voidaan säätää tarvittaessa. ESI-tekniikalle voidaan säätää korkeampi

virtaus, koska kuivauskaasun on tarkoitus haihtua kokonaan. Sen sijaan APCI-

tekniikalla kuivauskaasu toimii yhtenä tekijänä ionisoitumisessa, joten korkeam-

pi virtaus vähentää ionisaatiota ja voi häiritä signaalin stabiiliutta. (Fischer &

Duncan 2007, 5.)

25

3.2.5 Sumuttimen paine

Sumuttimen paine on riippuvainen nestekromatografin eluentin virtausnopeu-

desta. ESI-tekniikalla toimii parhaiten 60 psi:n (Pounds per Square Inch) paine,

jolloin eluenttivirtauksen olisi hyvä olla yhtä suuri tai suurempi kuin 800 μl/min.

APCI-tekniikalla hyvä lähtöarvo on 30 psi 400 μl/min eluenttivirtauksella. (Fi-

scher & Duncan 2007, 5.)

3.2.6 Haihduttajan lämpötila

Agilentin 6120 Quadrupole MS-yksikön yhdistetyssä ionisaatiokammiossa on

infrapunasäteilijöitä, jotka aiheuttavat HPLC:sta tulleen liuottimen haihtumisen.

Infrapunasäteilijöiden aluetta kutsutaan haihduttajaksi. Systeemi seuraa haih-

duttajan lämpötilaa ja se pysyy aina samana riippumatta liuottimen määrästä

analyysin aikana. ESI-tekniikalla haihduttajan lämpötila säädetään yleensä

150 o C:een, koska suhteellisen matala lämpötila auttaa suojelemaan termisesti

heikkoja molekyyleja. APCI-tekniikka vaatii korkeamman lämpötilan, joka on ta-

vallisesti 250 o C. (Fischer & Duncan 2007, 6.)

3.2.7 Koronaneulan virta

Koronaneula on käytössä vain APCI-tekniikalla. Hyvä lähtöarvo koronaneulan

virraksi on 4-5 μA, joka toimii hyvin monille yhdisteille. Koronaneulan virtaa voi-

daan kuitenkin säätää tarvittaessa. ESI-tekniikalla analysoitaessa koronaneula

kytkeytyy automaattisesti pois päältä. MMI-tekniikalla analysoitaessa ko-

ronaneulan virraksi säädetään yleensä 2 μA. (Fischer & Duncan 2007, 5.)

26

4 NESTEKROMATOGRAFIN JA MASSASPEKTROMETRIN YHDISTELMÄ

Nestekromatografin ja massaspektrometrin yhdistelmää on kehitetty jo 1970-

luvulta lähtien. Päähuomio keskittyi aluksi ns. ”interface”-ongelmaan eli miten

saataisiin nestekromatografista tuleva nestemäinen eluentti ja sen mukana tule-

vat analysoitavat yhdisteet kaasumaisiksi ioneiksi, jotta ne voitaisiin analysoida

massaspektrometrilla. Tämän asian ratkaiseminen vei yhteensä parikymmentä

vuotta ja nyt ionilähteeseen liittyvät tekniset ongelmat on suurelta osin selvitetty.

Uusien ionisaatiotekniikkojen avulla nestekromatografin ja massaspektrometrin

yhdistelmä (LC-MS) on levinnyt useille analyysialueille, kuten ympäristöanaly-

tiikkaan, lääkekehitykseen, eläinlääketieteeseen ja yleensä biomolekyylien ka-

rakterisointiin. LC-MS-yhdistelmässä käytetyin kromatografinen erotusmenetel-

mä on käänteisfaasikromatografia ja eluentteina vesi, metanoli ja/tai asetonitriili.

(Hämäläinen & Turpeinen 2006, 25.)

LC-MS-yhdistelmän avulla voidaan erottaa toisistaan melkein mitä tahansa yh-

disteitä, jotka liukenevat johonkin liuottimeen. Massaspektrometrilla voidaan

tunnistaa HPLC:n jo erottamat piikit käyttämällä avuksi jokaiselle molekyylille

luonteenomaista fragmentoitumismallia. (McMaster 2005, 1.)

LC-MS-yhdistelmällä voidaan analysoida enemmän erityyppisiä yhdisteitä ver-

rattuna esimerkiksi perinteisempään kaasukromatografi-massatekniikkaan, kos-

ka kaasugromatografilla voidaan tutkia vain haihtuvia ja korkeita lämpötiloja

kestäviä yhdisteitä. LC-MS-tekniikalla voidaan tutkia mm. poolisia, ionimuotoi-

sia, termisesti stabiileja tai hyvin suuria yhdisteitä, kuten biomolekyyleja, torjun-

ta-aineita, räjähteitä ja rikosteknillisesti tärkeitä yhdisteitä. (Schreiber, A., Efer,

J. & Engewald 2000, 411.) Muita yhdistelmätekniikkoja ovat esimerkiksi induk-

tiivisesti kytketty plasma-massaspektrometri (ICP-MS) ja MS-MS-tekniikat.

27

5 SPEKTRIKIRJASTO

Tuntemattomien epäpuhtauksien tunnistaminen näyteyhdisteistä helpottuu

huomattavasti ja on käyttäjäystävällisempää, kun tunnistuksen apuna käytetään

spektrikirjastoja. Kuitenkin jo olemassa olevia GC-MS-spektrikirjastoja on mah-

dotonta käyttää hyväksi LC-MS:lla, koska näillä laitteilla on täysin erilaiset ioni-

saatio- ja fragmentointitekniikat. Näin ollen on luotava uusi spektrikirjasto LC-

MS:lle. (Schreiber, Efer & Engewald 2000, 411.) Tässä opinnäytetyössä kirjas-

ton luomiseen käytettiin National Institute of Standards and Technologyn (NIST)

valmistamaa tietokantaa NIST Standard Reference Database 1A.

Vuonna 1901 perustettu National Institute of Standards and Technology (NIST)

on yhdysvaltalainen kauppaministeriön alainen virasto, jonka tehtävänä on ke-

hittää ja edistää mittaustekniikoita, standardeja ja tekniikkaa. NIST:n päämaja

sijaitsee Gaithersburgissa, Marylandissä. (National Institute of Standards and

Technology 2010.)

Monet tekijät voivat vaikuttaa massaspektrin rakenteeseen. Merkitystä on esi-

merkiksi sillä, muodostaako tutkittava yhdiste positiivisen vai negatiivisen mole-

kyyli-ionin. Massaspektrin rakenteeseen vaikuttavat myös ionisaatiotekniikka,

fragmentorijännite ja eluenttikoosumus. Tämän vuoksi on hyödyllistä tallentaa

spektrikirjastoon useita spektrejä kustakin yhdisteestä erilaisissa olosuhteissa.

(Schreiber, Efer & Engewald 2000, 411.)

28

6 TYÖN SUORITUS

Työssä käytettiin Agilentin 1200 sarjan binääripumpulla varustettua HPLC-

laitetta yhdistettynä sarjan 6120 Single Quadrupole MS-yksikköön. Opinnäyte-

työn kokeellisessa osuudessa liuosmuotoon käsitellyt näytteet analysoitiin usei-

ta kertoja LC-MS-laitteella erilaisissa ajo-olosuhteissa. Massaspektrit tallennet-

tiin spektrikirjastoon ja laadittiin käyttöohje NIST-spektrikirjaston tuleville käyttä-

jille.

6.1 Esivalmistelut

6.1.1 Kolonnin valinta

Työhön valittiin Agilentin ZORBAX Eclipse XDB-C18 Rapid Resolution HT

4,6mm x 50mm x 1,8μm kolonni. Kemfinen laboratoriossa käytetään tavallisesti

25, 15 ja 5 cm kolonneja. Kolonni valittiin siksi, että se on hyvä yleiskolonni mo-

nien erilaisten yhdisteiden analysoimiseen ja lyhyellä kolonnilla mahdollistettiin

nopeammat analyysit. Lisäksi HPLC-menetelmän kehitykseen ei tarvinnut käyt-

tää juurikaan aikaa, koska tutkimus oli kvalitatiivinen ja näyteliuoksissa oli vain

yhtä tutkittavaa ainetta kerrallaan. Kolonnia oli aikaisemmin käytetty reaktion-

seurannassa.

Eclipse XDB-C18 RRHT täytetty kolonni on suunniteltu laitteisiin, joissa on kor-

kea paine. Kolonni on pakattu korkean erotuskyvyn C-18 mikropartikkeleilla

käänteisfaasinestekromatografiaa varten. Kolonnissa on käytetty teknologiaa,

jossa oktadekyylisilaanipartikkelit ovat hyvin tiheästi sitoutuneet (eXtra-Dense

Bonding, XDB). Oktadekyylipartikkelien koko vaihtelee 1,8 mikrometristä 7,0

mikrometriin. (Agilent EclipseXDB-C18 RRHT Threaded Column Datasheet.

2006.)

Eclipse XDB-C18 RRHT täytetty kolonni on käytännöllinen erityisesti happami-

en, emäksisten ja muiden korkeasti polaaristen yhdisteiden erotukseen. Kolon-

29

nin stationäärifaasi on pooliton, joten eluenteiksi sopivat erinomaisesti esimer-

kiksi metanoli-vesi- sekä asetonitriili-vesi-seokset. (Agilent EclipseXDB-C18

RRHT Threaded Column Datasheet. 2006.)

6.1.2 Eluentit ja HPLC-laitteen puhdistus

Laitteen HPLC-osan letkut puhdistettiin ensin ajamalla milliQ-vettä systeemissä

ilman kolonnia, koska HPLC:lla oli aikaisemmin ajettu fosforihappo-vesi-seosta

eikä sitä saanut joutua massaspektrometrille (kts. luku 2.2.1). Tämän jälkeen

asennettiin kolonni. Kolonnin läpi ajettiin puhdasta asetonitriiliä, jotta aiemmas-

sa käytössä mahdollisesti jääneet epäpuhtaudet saatiin ulos kolonnista. Samal-

la tarkistettiin, ettei kolonni vuoda. Työssä käytettiin eluentteina asetonitriiliä,

metanolia ja milliQ-vettä, johon oli lisätty 0,01 % massaspektrometriaa varten

puhdistettua muurahaishappoa.

Työssä käytetyt reagenssit olivat

Asetonitriili (Merck KGaA, HPLC grade)

Metanoli (Merck KGaA, HPLC grade)

Muurahaishappo (Fluka Formic acid puriss.p.a. for mass spectroscopy)

6.1.3 Näytteiden käsittely

Näyteliuoksiin käytettiin kunkin tuotteen valmistajan antamaa puhdasta stan-

dardimateriaalia. Jokaista standardia punnittiin 50 ml:n mittapulloon noin 25 mg

ja liuotettiin milliQ-asetonitriiliseokseen (1:1). Näin saatiin näyteliuokset, joiden

pitoisuudet olivat noin 0,5 mg/ml. Sama konsentraatio kaikilla näytteillä takaa

sen, että tulokset ovat verrattavissa toisiinsa. Taulukossa 2 on näkyvissä tuot-

teiden ominaisuuksia.

30

TAULUKKO 2. Työssä analysoitavat tuotteet

Tuote

nro

Molekyylimassa

(g/mol)

Monoiso-

tooppinen

massa

(Da)

Molekyyli-kaava Sulamispiste

( o C)

Kiehumis-

piste ( o C)

31

Tiheys

(kg/dm 3 )

P46 285.29 285.10 C16H15NO4 141-142 >263 1.31

P591 248.68 247.99 C9H9ClO4S 229 403 1.59

P59 346.71 345.99 C11H10CIF3O5S 155 - 1.77

P561 166.17 166.06 C9H10O3 145 - -

P56 409.27 408.06 C19H21BrO5 100 - -

P38 195.28 195.07 C10H13NOS 87 >280 1.07

P382 228.38 228.06 C10H16O2SSi 137 250-255 0.5

P381 170.23 170.04 C8H10O2S -18.5 225 1.14

P281 236.21 236.01 C9H7F3O2S 192 314

Hajoaa

1.62

P282 302.31 302.06 C14H13F3O2S 57-63 ennen

kiehumista

1.36

P28 359.32 359.04 C15H12F3NO4S 135-136 - 1.42

P52 288.78 288.11 C15H17ClN4 55-65 202-208 1

P67 233.65 233.02 C12H8ClNO2 67 174 -

P06 213.66 213.06 C10H12ClNO2 36-49 256-258 1.29

6.2 HPLC-menetelmä

HPLC-menetelmän tavoitteena oli saada luotua vain yksi toimiva yleismenetel-

mä, jolla kaikki tuotteet saataisiin nopeasti ulos kolonnista ja analyysiajat lyhy-

eksi. Tuotteiden päällekkäisillä retentioajoilla yms. seikoilla ei ollut tässä työssä

merkitystä, koska näyteliuoksissa oli vain yhtä tutkittavaa ainetta ja tässä työssä

keskityttiin enemmän massaspektreihin kuin ihanteellisen HPLC-menetelmän

kehitykseen.

6.2.1 Asetonitriili eluenttina

Tuotteet ajettiin ensin vain HPLC-yksikön läpi, koska haluttiin testata menetel-

män toimivuutta HPLC:llä rasittamatta massayksikköä turhaan. Ensimmäisessä

testianalyysissa kokeiltiin isokraattista ajoa: muurahaishapolla hapotettua vettä

ja asetonitriiliä pumpattiin systeemiin samassa suhteessa (50:50) koko analyy-

sin ajan virtauksella 1 ml/min. Laite säädettiin mittaamaan absorbanssia kahdel-

la aallonpituudella 230 ja 260 nm, koska tuotteilla voi olla erilaiset UV-spektrit ja

näkyvyysalueet. Injektointitilavuudeksi säädettiin 2 μl kaikille näytteille, jolloin

myöhemmin massaspektrometrille saapuva näytteen määrä olisi vakio eli n. 1

μg. Systeemin lämpötilaksi laitettiin 30 o C, jolloin lämpötila oli kontrolloitu kaikilla

näytteillä. Näillä parametreilla ajoajaksi tuli 10 minuuttia (taulukko 3).

TAULUKKO 3. Testiajon parametrit

Isokraattinen ajo 50% H3O + , 50% ACN

Detektio UV 260 ja 230 nm

Injektio 2 μl

Virtaus 1 ml/min

Lämpötila 30 o C

Ajoaika 10 min

Testiajon jälkeen menetelmää muokattiin muuttamalla isokraattinen ajo gra-

dienttiajoksi, jossa eluenttien suhteellinen määrä vaihtelee ajon aikana (tauluk-

ko 4). Gradienttiajoon päädyttiin, koska osa tuotteista ei ehtinyt tulla kolonnista

ulos ja osa retentoitui liian aikaisin. Muita parametreja ei muutettu. Ana-

lyysiajaksi gradienttiajolla saatiin 8 minuuttia. Kromatogrammien tarkastelun jäl-

keen gradienttiajolla tehty analyysi todettiin toimivaksi.

TAULUKKO 4. ACN-gradienttiajo

Aika (min) H2O (%) ACN (%)

0 70 30

5 0 100

6 0 100

6.01 70 30

Tasaantumisaika 2 min

32

6.2.2 Metanoli eluenttina

Metanolia pumpattiin kolonnin läpi n. 1 tunti, jotta HPLC-yksikkö puhdistui ase-

tonitriilistä. Isokraattinen ajo jätettiin metanolilla testaamatta, koska oli todennä-

köistä, ettei se toimisi metanolillakaan. Tuotteet ajettiin HPLC:n läpi muutoin

samoilla ajo-olosuhteilla, mutta virtaukseksi vaihdettiin 0,8 ml/min, koska meta-

noli loi laitteeseen suuremman paineen. Analyysin gradienttia muutettiin siten,

että alkugradientti oli 40% metanolia ja 60% happovettä (taulukko 5).

TAULUKKO 5. MeOH-gradienttiajo

Aika (min) H2O (%) MeOH (%)

0 60 40

5 0 100

6 0 100

6.01 60 40

Tasaantumisaika 2 min

6.3 MS-menetelmä

HPLC-menetelmien testauksen jälkeen HPLC kytkettiin massayksikköön ja luo-

tiin menetelmä massayksikölle. Kaikki tuotteet analysoitiin erikseen sekä ESI:lla

että APCI:lla ja vertailtiin tuotteiden ionisoitumista kummallakin ionisointiteknii-

kalla. Massaparametrit määritettiin valmistajan antamien tyypillisten ajo-

olosuhteiden avulla (taulukko 6). Fragmentorijännitteen vaikutusta massaspekt-

reihin tutkittiin ajamalla tuotteet fragmentorijännitteellä 70, 120 ja 170 V. Polaa-

risuus säädettiin mittaamaan sekä positiivista että negatiivista signaalia saman-

aikaisesti.

33

TAULUKKO 6. Massayksikön parametrit

Parametri ESI APCI

Kuivauskaasun virtaus 13,0 l/min 5,0 l/min

Kuivauskaasun lämpötila 350 o C 350 o C

Sumuttimen paine 60 psi 20 psi

Haihduttajan lämpötila 150 o C 250 o C

Kapillaarin jännite 2000 V 2000 V

Koronaneulan virta 0 µA 5,0 µA

Fragmentorin jännite 70/120/170 V 70/120/170 V

34

7 TULOKSET

Tuotteet analysoitiin LC-MS-laitteella erilaisissa ajo-olosuhteissa. Kaikista ioni-

soituneista tuotteista saatiin useita spektrejä, joista parhaimmat tallennettiin

NIST-spektrikirjastoon (spektrien tallennus on kuvattu liitteessä 1). Tuotteet

poikkesivat kemialliselta rakenteeltaan toisistaan ja käyttäytyivät erilailla eri olo-

suhteissa. Tästä syystä tuloksista oli vaikea vetää yleistä linjaa. Massaspektrejä

saatiin tuotteista yhteensä yli 200 kappaletta, joten kaikkia spektrejä ei esitellä

tässä työssä yksitellen työn liiallisen laajenemisen takia.

7.1 Massaspektrien kvalitatiivinen tulkinta

Tuotteen ionisoitumisesta LC-MS-laitteella kertoo kokonaisionikromatogrammi

(Total Ion Chromatogram, TIC), jossa näkyy kaikki ionilähteessä ionisoituneet

ionit joko positiivisella tai negatiivisella polarisuudella tietyllä ajan hetkellä (Ku-

vio 11). (Agilent Technologies 2007, 80.) Mitä suurempi piikki TIC-

kromatogrammissa esiintyy, sitä paremmin tutkittava yhdiste on ionisoitunut.

Piikin suuruudesta kertoo sen pinta-ala, jonka laite laskee automaattisesti. TIC-

kromatogrammissa näkyvästä piikistä saadaan otettua yhdisteen massaspektri.

KUVIO 11. Tuotteen P46 TIC-kromatogrammi

Nopein tapa tulkita massaspektrejä on verrata niitä tietokoneen avulla kirjasto-

spektreihin. Tässä tapauksessa kirjastoa oltiin vasta luomassa, joten spektrejä

tarkasteltiin manuaalisesti. Spektristä haettiin molekyyli-ionia vastaava piikki.

Molekyyli-ioni tarkoittaa yhdisteestä kokonaisena ionisoitunutta yksittäistä mole-

35

kyyliä. Molekyyli-ionin massa on positiivisella polaarisuudella otetussa massa-

spektrissä molekyylin monoisotooppinen massa + 1. Negatiivisella polaarisuu-

della molekyyli-ionia vastaava piikki on molekyylin monoisotooppinen massa -

1. Lisäksi tarkasteltiin molekyyli-ionista lohjenneita ioneja eli fragmentteja sekä

molekyyliaddukteja, joita molekyyli-ioni on mahdollisesti muodostanut esimer-

kiksi natriumionin kanssa (M + 23). Fragmentoitumisella on merkitystä etenkin,

jos tutkitaan tuntemattomia yhdisteitä, koska fragmenteista voi päätellä esimer-

kiksi, mitä funktionaalisia ryhmiä yhdiste sisältää.

Esimerkiksi onnistuneesta negatiivisesta ionisoitumisesta sekä informatiivisesta

massaspektristä voidaan ottaa tuote P46. TIC-kromatogrammista kuviossa 11

voidaan todeta, että piikki on muodoltaan hyvä ja sen pinta-ala on riittävän suu-

ri. Massaspektrissä (kuvio 12) on näkyvissä fragmentoitumista sekä molekyyli-

ioni.

KUVIO 12. Tuotteen P46 massaspektri

Vertailun vuoksi tarkastellaan tuotteen P381 ionisoitumista. TIC-

kromatogrammissa (Kuvio 13) ei ole nähtävissä selkeää piikkiä. Piikin puuttumi-

sesta ja rosoisesta pohjaviivasta voidaan päätellä, että tuote P381 ei ole ionisoi-

tunut eikä tuotteesta näin ollen saatu massaspektriä käytetyillä parametreilla.

KUVIO 13. Tuotteen P381 TIC-kromatogrammi

36

7.2 Asetonitriilianalyysien tulokset

Tässä osiossa esitellään tulokset, jotka saatiin, kun eluenttina käytettiin ase-

tonitriiliä (ACN) ja happovettä sekä fragmentorijännitettä 70 V. Erisuuruisten

fragmentorijännitteiden vaikutuksia massaspektreihin käsitellään myöhemmin.

Tarkastelun kohteena tässä osiossa on ionisaatiotekniikoiden vaikutus tuottei-

den ionisoitumiseen ja fragmentoitumiseen, kun eluenttina käytettiin asetonitrii-

lin ja happoveden seosta. Lisäksi kiinnitetään huomiota polaarisuuteen, eli onko

hallitseva ionityyppi positiivinen vai negatiivinen.

7.2.1 ESI-tekniikka asetonitriilianalyyseissa

Taulukoissa 7 ja 8 on esitetty tutkittavien tuotteiden TIC-kromatogrammien piik-

kien pinta-alat, kun käytettiin ESI-tekniikkaa. Pinta-alat kertovat kunkin tuotteen

ionisoitumisesta vallitsevissa ajo-olosuhteissa. Lisäksi taulukoissa 7 ja 8 on in-

formaatiota tuotteiden fragmentoitumisesta ja adduktien muodostumisesta sekä

molekyyli-ionin esiintyvyydestä. Yleisesti ottaen voidaan sanoa, että ajo on on-

nistunut, jos TIC-kromatogrammin piikin pinta-ala on suuri, massaspektristä löy-

tyy molekyyli-ioni ja fragmentoitumista on havaittavissa.

37

TAULUKKO 7. ACN-ajot ESI-tekniikalla, positiivinen ionisoituminen

Tuote

Monoisotooppinen

massa (Da)

ACN ESI

Pos. pinta-ala

Fragmentteja

(kpl)

Molekyyliioni

(massa)

P46 285,1 653044 2 286 3

P591 247,99 0 - - -

P59 345,99 24146 15 - 4

P561 166,06 208864 3 167 4

P56 408,06 1224834 1 409 -

P38 195,07 3611634 - 196 3

P382 228,06 29655 10 - 8

P381 170,04 0 - - -

P281 236,01 15494 8 - 5

P282 302,06 73271 4 303 3

P28 359,04 25395 7 360 -

P52 288,11 1898339 - 289 -

P67 233,02 690439 2 - -

P06 213,06 210430 4 - 1

TAULUKKO 8. ACN-ajot ESI-tekniikalla, negatiivinen ionisoituminen

Tuote


massa (Da)

ACN ESI

Neg.

pinta-ala

Fragmentteja

(kpl)

Molekyyliioni

P46 285,1 193457 1 - -

P591 247,99 708322 1 247 1

P59 345,99 905877 4 345 -

P561 166,06 72477 1 165 3

P56 408,06 51580 14 - 2

P38 195,07 39396 7 - 11

P382 228,06 1011957 - 227 -

P381 170,04 0 - - -

P281 236,01 1117679 1 235 -

P282 302,06 517755 - 301 -

P28 359,04 306827 - 358 -

P52 288,11 56025 8 - 11

P67 233,02 24781 7 - 15

P06 213,06 26107 9 212 23

Addukteja

(kpl)

Addukteja

(kpl)

38

Kuviossa 14, joka on tehty taulukoiden 7 ja 8 pohjalta, on selkeästi nähtävissä,

että tuotteiden P46, P561, P56, P38, P52, P67 ja P06 hallitseva ionityyppi on

positiivinen, kun taas tuotteet P591, P59, P382, P281, P282 ja P28 ionisoituvat

paremmin negatiivisiksi ioneiksi. Tuote P381 ei ole ionisoitunut lainkaan.

Milj. ACN ESI Pos. pinta-ala

6

ACN ESI Neg. pinta-ala

5

4

3

2

1

0

P46 P591 P59 P561 P56 P38 P382 P381 P281 P282 P28 P52 P67 P06

KUVIO 14. Tuotteiden ionisoituminen ESI-tekniikalla, ACN eluenttina

7.2.2 APCI-tekniikka asetonitriilianalyyseissa

Taulukoissa 9 ja 10 on kuvattu tutkittavien tuotteiden TIC-kromatogrammien

piikkien pinta-aloja, kun käytettiin APCI-tekniikkaa. Taulukoista 9 ja 10 sekä ku-

viosta 15 voidaan todeta, että tuotteet P591 ja P59 eivät ole muodostaneet lain-

kaan positiivisia ioneja, mutta negatiivista ionisoitumista on tapahtunut. Tuote

P381 ei ole ionisoitunut ollenkaan. Tuote P67 muodostanut runsaasti positiivisia

fragmentteja, mutta positiivista molekyyli-ionia ei ole. Negatiivinen ionisoitumi-

nen on ollut parempaa ja molekyyli-ioni on muodostunut, mutta fragmentoitu-

mista ei ollut havaittavissa. P06 on muodostanut positiivisia ioneja heikosti.

39

TAULUKKO 9. ACN-ajot APCI-tekniikalla, positiivinen ionisoituminen

Tuote Monoisotooppinen

massa (Da)

ACN

APCI

Pos.

pinta-ala

Fragmentteja

(kpl)

Molekyyliioni

(massa)

P46 285,1 3001600 2 286 2

P591 247,99 0 - - -

P59 345,99 0 - - -

P561 166,06 648121 2 167 -

P56 408,06 4626296 2 409 -

P38 195,07 4913346 - 196 2

P382 228,06 82664 6 - 1

P381 170,04 0 - - -

P281 236,01 0 - - -

P282 302,06 507729 2 303 -

P28 359,04 122822 9 360 1

P52 288,11 4026886 - 289 -

P67 233,02 115946 12 - 1

P06 213,06 147552 3 - -

Addukteja

(kpl)

TAULUKKO 10. ACN-ajot APCI-tekniikalla, negatiivinen ionisoituminen


massa (Da)

ACN

APCI

Neg. pinta-ala

Fragmentteja

(kpl)

Molekyyliioni

(massa)

P46 285,1 230650 3 - -

P591 247,99 2802016 2 247 2

P59 345,99 3115755 3 345 1

P561 166,06 283144 1 165 -

P56 408,06 0 - - -

P38 195,07 0 - - -

P382 228,06 807166 - 227 -

P381 170,04 29062 - - -

P281 236,01 2985436 2 235 -

P282 302,06 4353721 1 302 -

P28 359,04 3571739 1 358 -

P52 288,11 94218 1 - 3

P67 233,02 1205007 - 233 -

P06 213,06 0 - - -

Addukteja

(kpl)

40

Milj. ACN APCI Pos. pinta-ala

6

5

4

3

2

1

0

ACN APCI Neg. pinta-ala


KUVIO 15. Tuotteiden ionisoituminen APCI-tekniikalla, ACN eluenttina

7.2.3 ESI- ja APCI- tekniikan vertailu asetonitriilianalyyseissa

Kun verrataan APCI- ajojen tuloksia (kuviot 16 ja 17) ESI-tekniikalla ajettuihin

ajoihin asetonitriilin ollessa eluenttina, voidaan TIC-kromatogrammien piikkien

pinta-aloista havaita, että tuotteiden ionisoituminen on onnistunut huomattavasti

paremmin APCI-tekniikalla kuin ESI-tekniikalla. Voidaan tehdä myös huomio,

että kaikki tuotteet, jotka ovat ionisoituneet ESI-tekniikalla positiivisesti tai nega-

tiivisesti, ovat ionisoituneet samalla tavoin myös APCI-tekniikalla, mutta pinta-

alat ovat suuremmat.

41

Milj.

6

5

4

3

2

1

0

ACN ESI Pos. pinta-ala

ACN APCI Pos. pinta-ala


KUVIO 16. Positiivisesti ionisoituneet tuotteet: ESI- ja APCI-tekniikan vertailu

Milj.

6

5

4

3

2

1

0




KUVIO 17. Negatiivisesti ionisoituneet tuotteet: ESI- ja APCI-tekniikan vertailu

42

Ainoa poikkeus on tuote P67, joka on ionisoitunut ESI-tekniikalla positiivisesti,

mutta APCI-tekniikalla negatiivisesti. Tosin vain APCI-tekniikalla saadussa

massaspektrissä on saatu näkyviin molekyyli-ioni (kuviot 18 ja 19). Tämä voi-

daan todeta siitä, että negatiivisesti ionisoituneen tuotteen P67 massaspektrissä

on piikki kohdassa 233, kun tuotteen monoisotooppinen massa on 233.

KUVIO 18. Positiivisesti ionisoituneen tuotteen P67 massaspektri ESI-tekniikalla

KUVIO 19. Negatiivisesti ionisoituneen tuotteen P67 massaspektri APCI teknii-

kalla

7.3 Metanolianalyysien tulokset

Tässä osiossa käsitellään tuloksia, jotka saatiin, kun eluenttina käytettiin me-

tanolia (MeOH) ja happovettä sekä fragmentorijännitettä 70 V. Myös me-

tanoliajot tehtiin sekä ESI- että APCI-tekniikalla. Erisuuruisten fragmentorijännit-

teiden vaikutuksia massaspektreihin käsitellään myöhemmin. Tarkastelun koh-

teena tässäkin osiossa on ionisaatiotekniikoiden vaikutus tuotteiden ionisoitumi-

seen ja fragmentoitumiseen sekä positiivinen ja negatiivinen ionisoituminen

43

7.3.1 ESI-tekniikka metanolianalyyseissa

Taulukoissa 11 ja 12 sekä kuviossa 20 on esitetty tutkittavien tuotteiden TIC-

kromatogrammien piikkien pinta-alat, kun käytettiin ESI-tekniikkaa. Taulukosta

11 on nähtävissä, että tuotteet P591, P381 ja P281 eivät ole ionisoituneet posi-

tiivisesti lainkaan. Molekyyli-ioni on muodostunut vain tuotteilla P46, P561, P56,

P282, P28 ja P52. TIC-kromatogrammien piikkien pinta-alat ovat vallitsevissa

olosuhteissa jääneet varsin pieniksi.

TAULUKKO 11. MeOH-ajot ESI-tekniikalla, positiivinen ionisoituminen

Tuote


massa (Da)

MeOH

ESI

Pos.

pinta-ala

Fragmentteja

(kpl)

Molekyyliioni

(massa)

P46 285,1 1422356 1 286 1

P591 247,99 0 - - -

P59 345,99 112676 2 - 2

P561 166,06 612443 1 167 2

P56 408,06 1071671 1 409 1

P38 195,07 2636269 - - 3

P382 228,06 33983 3 - 7

P381 170,04 0 - - -

P281 236,01 0 - - -

P282 302,06 46436 2 303 2

P28 359,04 95396 1 360 1

P52 288,11 1123788 - 289 -

P67 233,02 312972 1 - 1

P06 213,06 39949 2 - 4

Addukteja

(kpl)

Taulukosta 12 ja kuviosta 20 voidaan havaita, että MeOH-ajoissa ESI-tekniikalla

tuotteet P591, P59, P561, P38, P382, P281, P282 ja P28 ionisoituvat paremmin

ja muodostavat molekyyli-ionin negatiivisesti. TIC-kromatogrammien piikkien

pinta-alat ovat kuiteinkin jokseenkin pienet.

44

TAULUKKO 12. MeOH-ajot ESI-tekniikalla, negatiivinen ionisoituminen

Tuote


massa (Da)

MeOH

ESI

Neg.

pinta-ala

Fragmentteja

(kpl)

Molekyyliioni

(massa)

P46 285,1 161023 1 - -

P591 247,99 687284 2 247 1

P59 345,99 1486667 4 345 1

P561 166,06 72288 1 165 2

P56 408,06 56374 - - -

P38 195,07 106846 3 195 22

P382 228,06 786149 - 227 1

P381 170,04 0 - - -

P281 236,01 1142695 1 235 1

P282 302,06 451682 - 301 -

P28 359,04 257620 - 358 -

P52 288,11 98779 6 - 12

P67 233,02 62712 4 - 12

P06 213,06 0 - - -

Milj.

6

5

4

3

2

1

0

Addukteja

(kpl)

MeOH ESI Pos. pinta-ala

MeOH ESI Neg. pinta-ala


KUVIO 20. Tuotteiden ionisoituminen ESI-tekniikalla, MeOH eluenttina

45

7.3.2 APCI-tekniikka metanolianalyyseissa

Taulukoissa 14 ja 15 on kuvattu tutkittavien tuotteiden TIC-kromatogrammien

piikkien pinta-aloja, kun käytettiin APCI-tekniikkaa. Taulukosta 14 voidaan huo-

mata, että positiivisen molekyyli-ionin ovat muodostaneet tuotteet P46, P561,

P56, P38, P282, P28 ja P52. Tuotteella P28 on havaittavissa huomattavaa

fragmentoitumista verrattuna muihin tuotteisiin.

TAULUKKO 14. MeOH-ajot APCI-tekniikalla, positiivinen ionisoituminen


massa (Da)

MeOH

APCI

Pos.

pinta-ala

Fragmentteja

(kpl)

Molekyyliioni

(massa)

P46 285,1 4568886 3 286 -

P591 247,99 0 - - -

P59 345,99 0 - - -

P561 166,06 3824707 1 167 1

P56 408,06 4478758 3 409 -

P38 195,07 5369599 1 196 3

P382 228,06 152596 1 - 2

P381 170,04 0 - - -

P281 236,01 0 - - -

P282 302,06 527954 - 303 1

P28 359,04 392939 6 360 1

P52 288,11 4128242 - 289 -

P67 233,02 398144 2 - -

P06 213,06 407003 3 214 -

Addukteja

(kpl)

Taulukosta 15 on nähtävissä, että negatiivisen molekyyli-ionin ovat muodosta-

neet tuotteet P591, P59, P561, P382, P281, P282, P28, P67 ja P06. Tuotteiden

fragmentoituminen on kohtalaista. Tuote P06 on muodostanut runsaasti mole-

kyyliaddukteja.

46

TAULUKKO 15. MeOH-ajot APCI-tekniikalla, negatiivinen ionisoituminen


massa (Da)

MeOH

APCI

Neg. pinta-ala

Fragmentteja

(kpl)

Molekyyliioni

(massa)

P46 285,1 0 - - -

P591 247,99 2425470 2 247 3

P59 345,99 4297636 3 345 2

P561 166,06 177093 1 165 -

P56 408,06 0 - - -

P38 195,07 0 - - -

P382 228,06 145446 1 227 3

P381 170,04 0 - - -

P281 236,01 1643155 1 235 -

P282 302,06 991093 1 301 -

P28 359,04 2470707 1 358 -

P52 288,11 177320 3 - 3

P67 233,02 946780 2 233 -

P06 213,06 4657 4 212 13

Addukteja

(kpl)

Kuviosta 21 voidaan havaita, että käytetyillä parametreilla paremmin positiivi-

sesti ionisoituvilla tuotteilla on huomattavasti suuremmat TIC-kromatogrammien

pinta-alat.

Milj.

6

5

4

3

2

1

0

MeOH APCI Pos. pinta-ala

MeOH APCI Neg.pinta-ala


KUVIO 21. Tuotteiden ionisoituminen APCI-tekniikalla, MeOH eluenttina

47

7.3.3 ESI- ja APCI- tekniikan vertailu metanolianalyyseissa

Kuvioissa 22 ja 23 on havainnollistettu ESI- ja APCI-tekniikan toimivuutta sekä

positiivisesti että negatiivisesti ionisoituneilla tuotteilla, kun eluenttina käytettiin

metanolia ja happovettä. Kun verrataan ESI- ajojen tuloksia (kuviot 22 ja 23)

APCI-tekniikalla ajettuihin ajoihin metanolin ollessa eluenttina, voidaan TIC-

kromatogrammien piikkien pinta-aloista havaita, että tuotteiden ionisoituminen

on onnistunut huomattavasti paremmin APCI-tekniikalla kuin ESI-tekniikalla se-

kä positiivisesti että negatiivisesti ionisoituvilla tuotteilla. Kuvioista 22 ja 23 on

myös nähtävissä, että tuotetta P381 ei ole edelleenkään saatu ionisoitumaan

testatuilla menetelmillä. Myöskään tuotteet P67 ja P06 eivät ole ionisoituneet

kovin hyvin.

Milj.

6

5

4

3

2

1

0




KUVIO 22. Positiivisesti ionisoituneet tuotteet: ESI- ja APCI-tekniikan vertailu

48

Milj. MeOH ESI Neg. pinta-ala

6

5

4

3

2

1

0

MeOH APCI Neg.pinta-ala


KUVIO 23. Negatiivisesti ionisoituneet tuotteet: ESI- ja APCI-tekniikan vertailu

7.4 Eluenttikoostumuksen vaikutus tuotteiden ionisoitumiseen

Kuvioissa 24, 25, 26 ja 27 on havainnollistettu eluenttikoostumuksen vaikutusta

tuotteiden ionisoitumiseen. Kun tarkastellaan kuvioita tarkemmin, voidaan ha-

vaita, että tuotteet P591, P56, P38, P382, P281, P282, P28, P52, P67 ja P06

ovat ionisoituneet paremmin, kun ajoissa käytettiin eluenttina asetonitriiliä. Ai-

noastaan tuotteet P46, P59 ja P561 ionisoituivat paremmin, kun eluenttina käy-

tettiin metanolia. Tuotetta P381 ei saatu ionisoitumaan käytetyillä parametreilla

lainkaan. Todennäköisesti kyseessä on todella helposti hajoava tuote, joka on

hajonnut jo ennen analysoimista.

49

Milj.

6

5

4

3

2

1

0

ACN ESI Pos. pinta-ala



KUVIO 24. Positiivisesti ionisoituneet tuotteet: ACN- ja MeOH-ajojen vertailu

ESI-tekniikalla

Milj.

6

5

4

3

2

1

0


MeOH ESI Neg. pinta-ala


KUVIO 25. Negatiivisesti ionisoituneet tuotteet: ACN- ja MeOH-ajojen vertailu

ESI-tekniikalla

50

Milj.

6

5

4

3

2

1

0

ACN APCI Pos. pinta-ala



KUVIO 26. Positiivisesti ionisoituneet tuotteet: ACN- ja MeOH-ajojen vertailu

APCI-tekniikalla

Milj.

6

5

4

3

2

1

0



51

MeOH APCI Neg. Pinta-ala

KUVIO 27. Negatiivisesti ionisoituneet tuotteet: ACN- ja MeOH-ajojen vertailu

APCI-tekniikalla

7.5 Fragmentorijännitteen vaikutus tuotteiden fragmentoitumiseen

Kaikki tuotteet ajettiin fragmentorijännitteillä 70 V, 120 V ja 170 V, koska halut-

tiin tutkia, miten fragmentorijännitteen muuttaminen vaikuttaa tutkittavien tuot-

teiden fragmentoitumiseen. Fragmentorijännitteen nostaminen lisäsi selkeästi

fragmentoitumista kaikilla ionisoituvilla tuotteilla. Etenkin fragmentorijännitteellä

170 V ja usein myös jännitteellä 120 V molekyyli-ioni hajosi kokonaan eikä nä-

kynyt spektrissä lainkaan. Fragmentorijännitteen suuruuden vaikutuksesta hyvä

esimerkki on tuote P56. Massaspektreissä (kuviot 28, 29 ja 30) on nähtävissä

selkeää fragmentoitumista jännitettä nostettaessa.

KUVIO 28. Tuotteen P56 massaspektri fragmentorijännitteellä 70 V



52

7.6 Tulosten yhteenveto

Taulukossa 16 on esitetty yhteenveto saaduista tuloksista. Saatujen tulosten

perusteella voidaan todeta, että jatkossa näitä tuotteita tai samankaltaisia yhdis-

teitä analysoitaessa LC-MS-laitteella olisi hyvä käyttää ionisaatiotekniikkana

APCI-tekniikkaa tai kokeilla MMI-tekniikkaa. Tuloksien perusteella voidaan sa-

noa, että positiivinen ja negatiivinen ionisoituminen oli yhdisteestä riippuvainen

ja näin ollen jatkossakin olisi hyvä käyttää positiivista ja negatiivista detektointia

samanaikaisesti. Tässä työssä asetonitriili osoittautui selkeästi paremmaksi

eluentiksi, mutta tutkimuksia metanolin kanssa olisi syytä jatkaa, koska ainakin

Fischerin ja Duncanin (2007, 3) mukaan asetonitriilillä ei saataisi optimaalisia

tuloksia.

TAULUKKO 16. Yhteenveto saaduista tuloksista

Tuote

Pos./Neg.

ionisoituminen

Ionisaatiotekniikka MeOH/ACN

P46 POS APCI MeOH

P591 NEG APCI ACN

P59 NEG APCI MeOH

P561 POS APCI MeOH

P56 POS APCI ACN



P381 Ei ionisoitunut Ei ionisoitunut Ei ionisoitunut







53

8 PÄÄTÄNTÄ

Opinnäytetyön tavoitteena oli luoda LC-MS-spektrikirjasto 14 Kemfinen tuotan-

nossa olevasta tuotteesta NIST-tietokantaan sekä laatia ohjeistus spektrikirjas-

ton tuleville käyttäjille. Tavoite toteutui ja lisäksi tuotteiden ionisoitumisesta eri-

laisissa olosuhteissa saatiin runsaasti informaatiota jatkotutkimuksia varten

Tutkittavasta 14 tuotteesta kaikki muut saatiin ionisoitumaan paitsi tuotteet

P381 ja P06. Lopuista tuotteista saatiin useita kelvollisia massaspektrejä, jotka

tallennettiin NIST-spektrikirjastoon tulevia tutkimuksia varten. NIST-

spektrikirjaston käyttöohje testattiin kokeneella laborantilla, joka hyväksyi ohjeis-

tuksen muutaman muutosehdotuksen jälkeen. Käyttöohje on nykyään saatavilla

työntekijöille, jotka laitetta tulevaisuudessa käyttävät.

Opinnäytetyöstä saatiin arvokasta informaatiota menetelmän kehitykseen LC-

MS:lle. Tässä työssä menetelmän laatimiseen käytettiin laitteen valmistajan an-

tamia yleisiä parametreja, mutta jatkossa olisi vielä hyvä tehdä tutkimuksia lai-

teparametrien parissa. HPLC-menetelmää tarvitsee vielä kehittää sellaiseksi,

että se toimii näyteliuoksille, jotka sisältävät useita tutkittavia yhdisteitä. Tällöin

yhdisteiden piikit eivät saa retentoitua päällekkäin, kuten tällä menetelmällä olisi

käynyt esimerkiksi tuotteille P591 ja P59.

Koska työssä käytetyllä massaspektrometrilla on mahdollista detektoida sekä

positiivisia että negatiivisia signaaleja samanaikaisesti, olisi suositeltavaa käyt-

tää kyseistä asetusta jatkossakin, etenkin, jos näyte sisältää enemmän kuin yh-

tä analyyttia. Tämä sen takia, koska positiivinen ja negatiivinen ionisoituminen

jakautuu suhteellisen tasaisesti tuotteiden kesken. MMI-tekniikkaa ei ehditty

tässä työssä kokeilla ja olisikin mielenkiintoista tietää, miten paljon laitteen

herkkyys kärsii, kun ESI- ja APCI-tekniikkaa käytetään samanaikaisesti.

LC-MS-spektrikirjastoa pyritään jatkossa kartuttamaan uusilla tuotteilla sekä

tuotteista löytyneillä epäpuhtauksilla. Spektrikirjastoon voidaan tulevaisuudessa

lisätä myös mm. tuotteiden raaka-aineita ja välivaiheiden yhdisteitä.

54

LÄHTEET

Agilent Eclipse XDB-C18 RRHT Threaded Column Datasheet. 2006. USA:

Agilent Technologies.

Agilent Technologies. 2007. Agilent 6100 series Quadrupole LC/MS Systems

Consepts Guide. Germany: Agilent Technologies, Inc.

Agilent Technologies. 2010. Double Your Productivity with Innovative Source for

Simultaneous ESI/APCI. Luettu 29.6.2010.

http://www.chem.agilent.com/enus/newsletters/pharmaanalysis/issue8/pages/g31035.aspx

Choi, S. & Song, M. 2008. Influence of Fragmentor Voltage and Solvent on

Negative Ionization Behaviors of Uvinul 3039 Using LC/APCI-MS. Bulletin of the

Korean Chemical Society 29, 1847-1849.

Dolan, J.W., Snyder, L.R., Djordjevic, N.M., Hill, D.W., Saunders, D.L., Van

Heukelem, L. & Waeghe, T.J. 1998. Simultaneous variation of temperature and

gradient steepness for reversed-phase high-performance liquid chromatography

method development: I. Application to 14 different samples using computer

simulation. Journal of Chromatography A 803, 1-31.

Fischer, S. & Duncan, W. 2007. Optimizing the Agilent Multimode Source. California,

Santa Clara: Agilent Technologies, Inc.

Gates, P. 2004. Atmospheric Pressure Chemical Ionisation (APCI). University of

Bristol. Luettu 28.6.2010.

http://www.chm.bris.ac.uk/ms/theory/apci-ionisation.html

Gates, P. 2004. Electrospray Ionisation (ESI). University of Bristol. Luettu

28.6.2010.

http://www.chm.bris.ac.uk/ms/theory/esi-ionisation.html

Gates, P. 2009. Quadruple & Triple Quadrupole (QQQ) Mass Analysis. University

of Bristol. Luettu 29.6.2010.

http://www.chm.bris.ac.uk/ms/theory/quad-massspec.html

Harris, D. C. 2007. Quantative Chemical Analysis. 7th edition. New York: W. H.

Freeman and Company.

Hämäläinen, E & Turpeinen, U. 2006. Steroidien määrittämisestä nestekromatografiatandem-massaspektrometrialla

(LC-MS/MS). Kliinlab, Suomen Kliinisen

Kemian Yhdistyksen Jäsenlehti 23 (2), 24-29

55

I, T-P., Smith, R., Guhan, S., Taksen, K., Vavra, M., Myers, D. & Hearn, M.T.W.

2002. Intelligent automation of high-performance liquid chromatography method

development by means of a real-time knowledge-based approach. Journal of

Chromatography A 972, 27-43.

Jaarinen, S. & Niiranen, J. 2005. Laboratorion analyysitekniikka. 5. uudistettu

painos. Helsinki: Edita Publishing Oy.

McMaster, M.C. 2005. LC/MS A Practical User’s Guide. New Jersey: John Wiley

& Sons.

Meyer, V. R. 2004. Practical high-performance liquid chromatography. 4th edition.

Weinheim: John Wiley & Sons.

Niessen, W.M.A. 2003. Progress in liquid chromatography-mass spectrometry

instrumentation and its impact on high-troughput screening. Journal of Chromatography

A 1000, 413–436.

National Institute of Standards and Technology. 2010. NIST General Information.

Luettu 10.7.2010.

http://www.nist.gov/public_affairs/general_information.cfm

Opetushallitus. 2004. Laboratorioanalyysit: Massaspektrometria. Luettu

6.9.2010.

http://www03.edu.fi/oppimateriaalit/laboratorio/analyysimenetelmat_5-

5_massaspektrometria.html

Opetushallitus. 2004. Laboratorioanalyysit: Nestekromatografia. Luettu

29.6.2010.

http://www03.edu.fi/oppimateriaalit/laboratorio/analyysimenetelmat_2-

6_nestekromatografia.html

Schreiber, A., Efer, J. & Engewald. 2000. Application of spectral libraries for

high-performance liquid chromatography-atmospheric pressure ionization mass

spectrometry to the analysis of pesticide and explosive residues in environmental

samples. Journal of Chromatography A 869, 411–425.

Snyder, L., Kirkland, J. & Glajch. 1997. Practical HPLC method development.

2th edition. Canada: John Wiley & Sons.

56

LIITTEET

LIITE 1: NIST-spektrikirjaston käyttöohje

57

NIST MS-search 2.0

PIKAOHJE

LIITE 1: 1 (11)

Soja Leskinen

16.6.2010

58

KIRJASTOHAKU

LIITE 1: 2 (11)

1. Nist-kirjaston avaamiseksi täytyy ensin valita ms-spektristä piikki klik-

kaamalla ensin työkalurivistä piikin alusta ja sitten piikin lopusta

ja lopuksi valita piikki klikkaamalla .

2. Seuraavaksi ladataan valittu piikki Nist-kirjastoon klikkaamalla ja

avataan Nist-kirjasto painamalla .

59

3. Haussa käytettävän kirjaston voi valita näppäimellä.

→ Avautuu ikkuna, jossa voi muuttaa kirjastoasetuksia:

LIITE 1: 3 (11)

Ikkunasta painetaan Libraries ja valitaan haluttu kirjasto. Kirjastoja voi

valita myös useampia. Kirjasto valitaan, painetaan Add ja OK.

60

4. kuvan ikkunat on numeroitu ja selitetty alla:

1. Speclist-ikkunassa näkyy ladatun spektrin datafile.

2. Ikkunassa on näkyvissä ladatun piikin spektri.

3. Ladatun spektrin tiedot.

LIITE 1: 4 (11)

4. Tässä ikkunassa voidaan valita, miten ladattua tuntematonta spektriä ja

ohjelman ehdottamaa spektriä tarkastellaan. Kuvassa on avoinna välilehti

, jossa ylhäällä näkyy ladattu spektri punaisella ja alhaalla ohjel-

man ehdottama spektri sinisellä. -välilehdellä ohjelma näyttää vain

spektrien eroavaisuudet. -välilehdellä ohjelma laittaa spektrit rin-

nakkain.

5. Ikkunassa on näkyvissä lista ohjelman ehdottamista yhdisteistä todennä-

köisyysjärjestyksessä. Samalla yhdisteellä voi olla useita spektrejä, jotka on

saatu erilaisia parametreja käyttäen.

6. Ohjelman suurimmalla todennäköisyydellä ehdottama spektri, nimi ja ra-

kennekaava.

7. Ohjelman suurimmalla todennäköisyydellä ehdottaman spektrin tiedot.

61

5. PIKANÄPPÄIMET:

→ käynnistetään kirjastohaku

→ haetaan tiettyä rakennekaavaa

LIITE 1: 5 (11)

→ tyhjennetään valikko

→ Kun näppäin on pohjassa, esille tulee vain yksi samalla CAS-

numerolla varustettu spektri, kun näppäin ei ole pohjassa, näky-

viin tulee kaikki samalla CAS-numerolla varustetut spektrit. Sa-

malla CAS-numerolla on tallennettu useita spektrejä, jotka voivat

olla hyvin samanlaisia.

Spektrit on luotu eri parametreja käyttäen (esim. APCI/ESI,

POS/NEG, fragmentorijännitteet 70, 120 ja 170 V)

62

YHDISTEIDEN TALLENNUS KIRJASTOON

LIITE 1: 6 (11)

1. Yhdisteen spektri ladataan samalla lailla kuin kirjastohaussa. Sen jälkeen

valitaan librarian välilehti. Näkyvissä on ohjelmaan ladattu tuntematon

spektri.

PIKANÄPPÄIMET:

→ kirjastoon tallennettujen spektrien haku

→ voidaan muokata valittua spektriä

→ valitun spektrin deletointi

→ uuden kirjaston luominen

→ kirjaston deletoiminen

63

2. Yhdisteen lisääminen kirjastoon:

Klikataan näppäintä, jolloin avautuu ikkuna:

LIITE 1: 7 (11)

64

3. Esimerkki kirjastoon lisäämisestä:

LIITE 1: 8 (11)

Name: Automaattisesti nimen kohdalla on datafile, joka voidaan poistaa. Da-

tafilen tilalle kirjoitetaan yhdisteen nimi, sekä perään lisättynä käytetty io-

nisointimenetelmä, positiivinen vai negatiivinen, fragmentorijännite, eluentti.

Olisi suositeltavaa käyttää aina samanlaista nimeämisjärjestelmää aina kir-

jastoon lisättäessä uutta tuotetta.

Formula: Yhdisteen molekyyli saadaan suoraan rakennekaavasta paina-

malla (rakennekaavan lisääminen myöhemmin)

65

66

LIITE 1: 9 (11)

Other Names: Yhdisteen mahdolliset muut nimet seuraavassa järjestykses-

sä:

1. Tuotenumero

2. Muu yleisesti käytetty nimi

3. IUPAC-nimi

Comments: Tähän kirjoitetaan, millä menetelmällä yhdiste on ajettu ja mitä

parametreja on käytetty seuraavanlaisessa järjestyksessä (max. 1000 merk-

kiä):

1. Eluentti

2. Menetelmä

3. Pääparametrit

Mol. Weight: saadaan myös painamalla näppäintä

CAS-number: Yhdisteen CAS-numero

Peak information: Tässä kohdassa voidaan jättää spektrin piikkejä huomi-

oimatta valitsemalla kyseinen signaali ja painamalla delete, mutta se ei

yleensä ole suositeltavaa.

LIITE 1: 10 (11)

Attach Struct: Tässä kohdassa voidaan lisätä yhdisteen rakennekaava.

Klikkaamalla avautuu ikkuna:

Valitsemalla ja klikkaamalla päästään valitsemaan

mikä tahansa kovalevyllä oleva tiedosto. Jos rakennekaava on piirretty esim.

ChemScetch-ohjelmalla, se täytyy tallentaa .mol-muotoon, jotta Nist-ohjelma

pystyy avaamaan sen. (Rakennekaavat mol-muodossaan on tallennettu xxx-

kansioon) Tiedosto valitaan ja klikataan , jolloin rakennekaava tal-

lentuu yhdisteen tietoihin.

Add to library: Kun halutut tiedot on kirjoitettu, painetaan ja tal-

lennetaan yhdiste haluttuun kirjastoon.

67

LIITE 1: 11 (11)

4. Jos halutaan muokata jo valmiiksi kirjastossa olemassa olevaa spektriä, hae-

taan spektri klikkaamalla alla olevasta ikkunasta, jolloin näkyviin tulee

valitun kirjaston kaikki spektrit.

Valitaan haluttu spektri ja klikataan , jolloin avautuu ikkuna:

Muokataan haluttu tieto ja painetaan Replace.

68

NIST MS-search 2.0 PIKAOHJE

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
