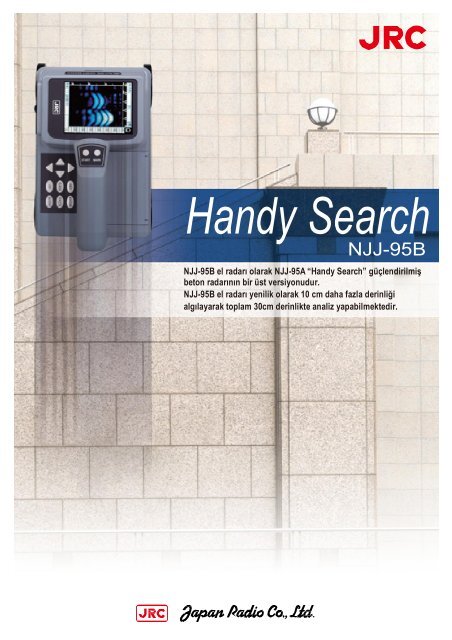

<strong>Handy</strong> <strong>Search</strong><br />

NJJ-95B<br />

NJJ-95B el radarı olarak NJJ-95A “<strong>Handy</strong> <strong>Search</strong>” güçlendirilmiş<br />

beton radarının bir üst versiyonudur.<br />

NJJ-95B el radarı yenilik olarak 10 cm daha fazla derinliği<br />

algılayarak toplam 30cm derinlikte analiz yapabilmektedir.

---

Daha derin algılamalı “<strong>Handy</strong><br />

<strong>Search</strong>” radarı çıktı!<br />

Son yıllarda betonarme yapıların kalite kontrolü önem kazanmaktadır. Binaların bakım ve tadilatlarında<br />

yapılan hatalar çoğunlukla beton içindeki destekleyici demirlerin, elektrik kabloların, gaz tesisat<br />

borularının vb. kazara kesilmesi şeklinde ortaya çıkmaktadır. Betonarme binalarda yapı kalite denetimi<br />

sağlamak ve bu tür hatalardan kaçınmak için derin mesafeleri algılayarak analiz yapabilen “<strong>Handy</strong> <strong>Search</strong>”<br />

ürünü tahribatsız analiz cihazı olarak geliştirilmiştir.<br />

Çalışma<br />

Şekli<br />

Yeni<br />

Fonksiyonlar<br />

(NJJ95A- karşılaştırma)<br />

Başlıca<br />

Özellikleri<br />

<strong>Handy</strong> <strong>Search</strong> çalışma şekli<br />

Cihaz beton üzerinden yaydığı elektromagnetik dalgaları betondan farklı dielektriğe sahip inşaat demiri, boşluk,<br />

plastik gibi cisimlerden yansıyan dalga olarak geri alarak çalışmaktadır. Böylelikle yabancı cisimlerin konumları ve<br />

derinlikleri görüntülenmekte ve kaydedilebilmektedir.<br />

Derin mod çalışmada 30 cm derinliği algılama<br />

NJJ-95B modeli önceki model olan, NJJ-95A ile<br />

karşılaştırıldığında 10cm daha derin ölçüm yaparak 30cm<br />

derinliğe kadar inebilmektedir.<br />

Yüzeysel bölge modunda yüzeysel analiz<br />

NJJ 95B yüzeysel bölgede arama ekranında zoom<br />

özelliği ve kapsama derinliğini 1mm seviyesine<br />

indirerek NJJ 95A modelinden daha detaylı analiz<br />

yapabilmektedir<br />

Kompakt ve daha hafif tasarım<br />

Anten ve ana gövdenin bütünleşik olması cihazın<br />

kompakt yapısını oluşturmaktadır. Sadece tek el ile<br />

tarama yapılabilecek şekilde toplam ağırlığı 1.1 kg<br />

gelmektedir.<br />

Metal ve metal olmayan nesnelerin<br />

araması<br />

GPR cihazı PVC tesisat borusu, hava boşluğu gibi<br />

metal olmayan nesnelerin yanında inşaat demiri gibi<br />

metal cisimleri de bulabilme kabiliyetine<br />

sahiptir.(metal olmayan cisimlerin analizini sadece<br />

eğitimli operatörler yapmalıdır)<br />

Veri kayıt ve analizi<br />

Tek tarama ile 15 metrelik bir mesafedeki sonucu<br />

kayıt edebilme ve bu sonucu yeniden analiz<br />

edebilme<br />

Artırılmış CF hafıza kartı kapasitesi<br />

Entegre CF hafıza kartı 64 MB ‘den 256MB’ye<br />

yükseltilmiştir.Kart 15 metrelik tarama mesafesi boyunca<br />

200 veri bilgisini kaydedebilmektedir.<br />

Kolay kullanım tuşları<br />

Fosforlu malzemeden üretilen kullanım tuşları ve her<br />

tuş için özel dizaynıyla artırılmış görsellik ve kullanım<br />

kolaylığı.<br />

Kablosuz yazdırabilme imkanı<br />

IrDA fonksiyonu ile kablosuz bağlantı olanağı<br />

sağlanmakta ve ekrandaki arama sonucu görüntüsü<br />

yazdırabilmektedir (printer opsiyoneldir)<br />

Gerçek zamanlı yüzey dalgaları işleme<br />

NJJ95B yüzeysel oluşan istenmeyen magnetik<br />

dalgaları gerçek zamanlı işleyerek elimine<br />

edebilmektedir.Durağan yüzey dalgalarına ilaveten<br />

yüzey dalgalarını da hesap ederek hassas ölçüm<br />

yapabilmektedir.<br />

Analiz imleç pozisyonunun<br />

Ölçülme / Kaydedilmesi<br />

XY düzlem imleci ile arama işlemi sonrası inşaat<br />

demiri ve benzeri malzemelerin konum ve<br />

derinliklerini ölçebilme ve kaydedebilme özelliği (7<br />

noktaya kadar)

---

Uygulama Alanları<br />

lBeton saplama elemanları lKarot alma lElektrik tesisat inşası lHavalandırma tesisat inşası lGaz tesisatı<br />

lSu tesisatı lBetonarme bina restorasyonu lBeton bina analizi lBetonarme köprü inşa ve testi , vs<br />

<strong>Handy</strong> <strong>Search</strong> cihazının çalışma prensibi<br />

NJJ-95B beton kesitini resim<br />

görüntüsü ve verisi olarak<br />

gösterebilmektedir. Bu nedenle<br />

NJJ 95B yi araması yapılacak<br />

hedefe dik olarak çalıştırınız.<br />

İnşaat demiri gibi nesnelerin<br />

kesitleri açısal resim görüntüsü<br />

olarak ekranda gösterilmektedir.<br />

Tarama<br />

Olmayan<br />

bölge<br />

İnşaat demirinin üst noktası<br />

açısal görüntünün<br />

merkezindedir<br />

İnşaat demirinin başlangıç<br />

noktasına olan uzaklığı<br />

Arama verilerini kaydetme örnekleri<br />

B modunda<br />

açısal görüntü<br />

Tarama<br />

olmayan<br />

bölge<br />

Bitme noktası Başlama noktası<br />

A modunda<br />

dalga şekli<br />

Eğer ilk EN BÜYÜK<br />

dalga tepesi sağ tarafta<br />

ise metal nesne olarak<br />

yorumlanır<br />

Kapsama derinliği<br />

<strong>Handy</strong> <strong>Search</strong> ilerleme yönü <strong>Handy</strong> <strong>Search</strong> ilerleme yönü <strong>Handy</strong> <strong>Search</strong> ileleme yönü<br />

Standart BA-modu gösterim örneği<br />

Derinlik mesafesi, dikey resim görüntüleme (B modu)<br />

ve dalga şekli(A modu) görüntülemesiyle hassas<br />

olarak ölçülebilmektedir. Nesnenin (inşaat demiri veya hava<br />

boşluğu ) türü tahmin edilebilmektedir.<br />

* En hassas derinlik ölçümü analiz edilen betonun gerçek<br />

dielektrik katsayısı cihaza girilerek elde edilebilir<br />

Yüzeysel B-modu gösterimi<br />

Yüzeysel alandaki kapsama derinliğinin<br />

çözünürlüğü(arama adımı) 1 mm olarak<br />

ayarlanabilir. Böylece her zamankinden daha detaylı<br />

bir arama gerçekleştirilebilir.<br />

lBaşlıca Özellikleri lStandart Parçaları<br />

Çıkış Fonksiyonu<br />

Veri saklama fonk.<br />

Sıcaklık limitleri<br />

Bütünleşik yazdırma çıkış fonksiyonu (IrDA)<br />

Veriler flash bellekte saklanmaktadır<br />

0˚C to + 50˚C<br />

Yansıma<br />

Dalgaları<br />

(halkalar)<br />

Derin BA modu gösterimi<br />

Eski versiyona göre 10 cm daha derinlikte olmak<br />

üzere 30 cm’ye kadar derinlik algılanabilmektedir<br />

Özellik Performans<br />

Ürün ismi Model Miktar Açıklamalar<br />

Sistem adı Radar sistemi <strong>Handy</strong> <strong>Search</strong> NJJ-95B 1 Anten kısmı entegre olarak<br />

Arama hedefleri İnşaat demiri, PVC plastik borular, hava boşlukları vs.<br />

Pil Kiti<br />

BP-3007series 1 Lithium ion pil (ağırlık 100 g)<br />

Kapsama<br />

derinliği<br />

5 -- 300 mm ( En yakındaki algılanabilecek inşaat demiri çapı 6mm veya<br />

daha fazla ve beton bağıl dielektrik sabiti 6.2 olmak üzere<br />

Pil Şarjı<br />

AC Kablo<br />

BC-3008series<br />

CB-A01-J1-Eseries<br />

1<br />

1 Pil Şarjı için<br />

Kapsama derinliği çözünürlüğü Yüzeysel modda: Yaklaşık 1 mm, Derin moda: Yaklaş. 2 mm<br />

El Tutacağı H-7ZYMD0018 1<br />

Yatay yönde<br />

çözünürlük (Pitch)<br />

Arama hedefi 75 mm derinlikte: 75 mm veya daha fazla çöz.<br />

Arama hedefi 75 mm veya daha derinde: Derinliğe eşir veya daha fazla<br />

Kompakt Flash bellek<br />

Çanta<br />

CF115-512M<br />

H-7ZYMD0017<br />

1<br />

1<br />

Hafıza Kapasitesi: 512MB<br />

Maximum arama mesafesi<br />

Görüntüleme<br />

modu<br />

15 m<br />

B modu (dikey kesit görüntüsü)<br />

BA modu (dikey kesit görüntüsü, yansıyan dalga görüntüsü)<br />

Kullanma Klavuzu<br />

Instruction guide CD-R H-7ZYMD0016<br />

1<br />

1<br />

Yazılım anlaşması ve lisans<br />

Ve kullanım manueli içindedir<br />

(Arama modu) Otomatik gerçek zamanlı dalga işleme, manuel gerçek zamanlı edit özelliği<br />

Görüntü<br />

İşleme Manuel yüzey işleme, dalga tepesi işleme, orijinal resmi tekrar<br />

(Aramasız)<br />

görüntüleyebilme, sabt yüzey dalga işleme , edit edebilme<br />

Ekran TFT renkli LCD (640 x 480 bits)<br />

Derinlik kalibrasyonu 0,1 lik adımlarla 6 dan 11 e kadar<br />

Dahili Bellek 15 metreye kadar ölçüm verisi saklanabilir<br />

Maximum tarama hızı Aşırı hız için sesli alarmı ile max. 40cm/s<br />

lOpsiyonel<br />

Ürün İsmi Model<br />

Yazıcı seti CMZ-203<br />

AC adaptör seti CBD-2485<br />

AC adapt<br />

Açıklamalar<br />

Yazıcı, kağıt tutucu, pil kiti kayıt<br />

kağıdı (10 şerit)<br />

AC adapter ve AC kablo<br />

Kontrol Fonksiyonu Ekranı döndürebilme, imleç işaretleme (7 noktaya kadar) pil ömrü ledi Pil şarj seti CBK-154 Pil şarj ve AC kablo<br />

Pil seti<br />

BP-3007series <strong>Handy</strong> <strong>Search</strong> ve yazıcı ile ortak<br />

Kayıt kağıdı TP451C Her kutuda 10 şerit<br />

Güç Kaynağı<br />

Daimi Kullanma zamanı<br />

Dayanıklılık<br />

Boyutları<br />

Ağırlık<br />

Pil kiti AC adaptörü (opsiyonel)<br />

Yaklaşık 1.5 saat (Pil kiti tamamen şarjlı halde)<br />

Suya dayanıklı sade yapı<br />

Yaklaşık 149 (Genişlik) x 147 (Yüksek.) x 216 (Derinl) mm<br />

1.1 kg (Pil kiti içinde)<br />

lTavsiye edilen PC edit programı<br />

Radar 3D_Light RC report maker

---

lTavsiye edilen yazılım<br />

Karmaşık tesisat boruları için arama yazılımı!<br />

Radar 3D_Light<br />

lRenkli ekran görüntüsü ile kolay derinlik hesaplaması<br />

lKarmaşık tesisat borularını kolayca belirleyebilme<br />

lHerhangi bir bölgedeki görüntüyü B modunda görüntüleyebilme imkanı<br />

Sürekli renkli gösterim ve ölçüm sınırı dışındaki derinliği gri olarak gösterme<br />

Normal derinlik modu<br />

Gri çizgiler derinliğin<br />

ölçülebilme sınırları<br />

dışında olduğunu<br />

göstermektedir<br />

Renkli derinlik<br />

gösterimi<br />

NJJ-95A ve NJJ-95B modelleri için (Version 5 veya sonrası)<br />

Osaka Gas Engineering Co., Ltd. tarafından üretilmiştir<br />

Yüzeysel mod<br />

lTam derinlik görüntünün odağının ayarlanması ile elde edilebilir.<br />

lYüzeysel, normal ve derin derinlkler için üç değişik derinlik durumu gösterim<br />

Renkli derinlik<br />

gösterimi<br />

Renkli gösterim<br />

derinlğin ölçülebilen<br />

sınırda olduğunu<br />

belirtir<br />

Raporlama için büyük zaman tasarrufu! Kolay ve düzgün veri aktarması NJJ-85A, NJJ-95A, ve NJJ-95B içindir (Version 5 veya sonrası)<br />

RC rapor hazırlayıcısı: Rapor hazırlamak için destekleyici yazılım HS2PC<br />

lÖlçüm sonuçları bilgisayarda görülebilmekedir.<br />

lGörüntü işleme ve işaretleme bilgisayarda etkin olarak yapılabilmektedir.<br />

lGörüntü işlemesi ve işaretleme sonuçları bütün<br />

olarak saklanabilmektedir.<br />

lEdit sonuçları JPEG formatında<br />

saklanabilmektedir. İşaretleme bilgisi<br />

otomatik olarak listelenmektedir.<br />

Detay ve sorularınız için KGS nin aşağıdaki web sayfasını<br />

ziyaret ediniz. Örnek veri dosyaları download edilebilir.<br />

URL http://www.kgs-inc.co.jp<br />

Produced by KGS<br />

Artırılmış rapor<br />

hazırlama kolaylığı<br />
